Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Execuții standard
Șuruburi cu cap cilindric din oțel inoxidabil AISI 304 cu locaș hexagonal, piulițe din alamă nichelată.

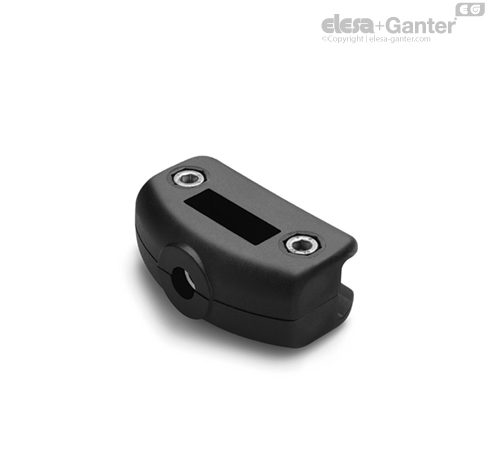

- MPG-T: pentru ghidaje trapezoidale standard.

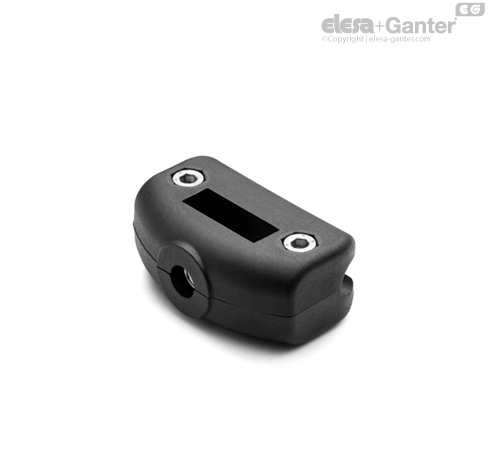

- MPG-C: pentru ghidaj rotund.

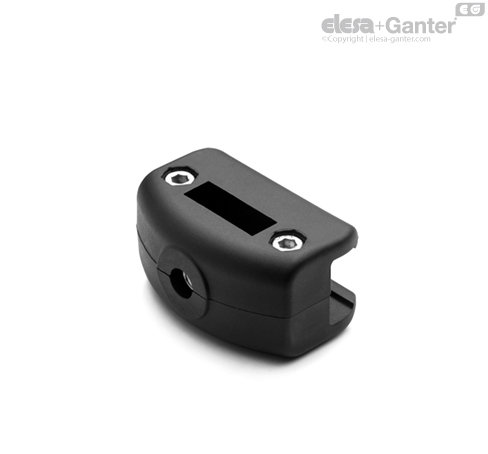

- MPG-R: pentru ghidaj dreptunghiular.
Informații generale
Caracteristici și aplicații
Execuția MPG-T poate fi utilizată cu ghidajele laterale având un suport din oțel inoxidabil AISI 304 de grosime de 1,5 sau 2 mm.

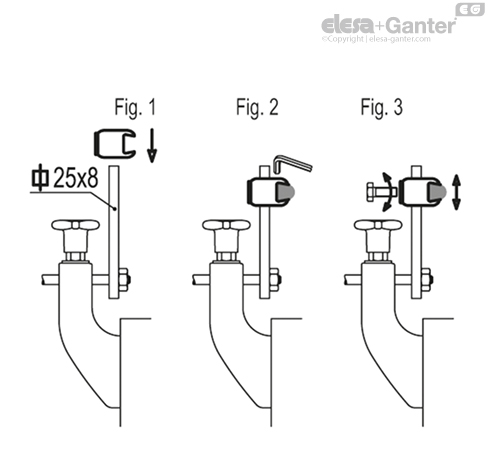

Instrucțiuni de asamblare
Instrucțiuni de asamblare
- Montați clema șinei de ghidare pe bara de susținere (dimensiune 25x8 mm), ansamblul constă în introducerea șinei în fanta specifică a clemei (Fig.1).
- Introduceți ghidajul în carcasa clemei și strângeți după aceea șuruburile (Fig.2).
- Setați înălțimea clemei și a clemei cu ajutorul unui șurub M8, care nu este furnizat (Fig. 3).
