Specificație
Tipuri
- Tip D: pneumatic cu dublă acțiune, avansare / retragere
- Tipul A: pneumatic cu acțiune simplă, retragere prin forța arcului
- Tipul E: pneumatic cu acțiune simplă, avansare prin forța arcului
Codificări
- OP: fără detectarea poziției
- BS0,4: detectarea poziției în ambele poziții extreme, cu mufă, cablu 0,4 m
Oțel inoxidabil AISI 303
Pinul plungerului este călit la suprafață
Garnitură tijă
Poliuretan PUR
Garnitură piston și garnitură inelară
Cauciuc acrilonitril-butadienic (NBR)
Magnet
Neodim, fier și bor (NdFeB)
- Manta exterioară poliuretanică (PUR), neagră
Clemă pentru senzor
Poliacetal (POM), negru
Piuliță hexagonală ISO 8675
Oțel inoxidabil AISI 304
Informații

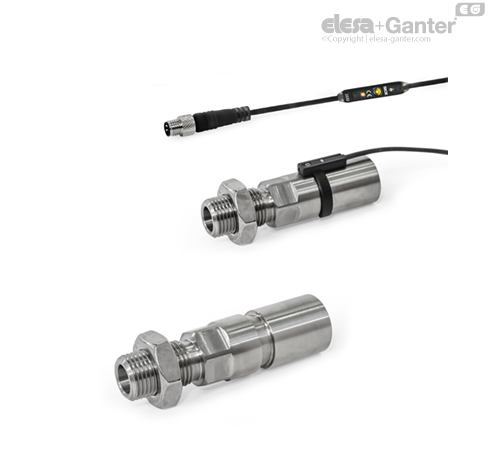

Indexoarele cu plunger din oțel inoxidabil GN 817.7 cu acționare pneumatică pot fi integrate ușor și sigur în procese automatizate și pot fi poziționate în locuri în care acționarea manuală a indexorului cu plunger nu este posibilă. Datorită materialului utilizat, indexoarele cu plunger sunt potrivite și pentru medii agresive.
Un magnet integrat permite ca poziția pinului plungerului să fie determinată electronic cu ajutorul unui senzor. Limitele finale (poziție avansată și retrasă) sunt indicate prin elementul de operare de pe cablul senzorului. Fiecare dintre ele trimite un semnal electric, care este indicat de LED-UL respectiv și poate fi procesat, de exemplu, de o comandă a utilajului.
Electronica senzorului poate fi accesată și prin IO-Link și oferă posibilitatea de a seta și citi punctele de comutare și de a bloca butonul de inițiere de pe elementul de operare. Pentru a preveni interferențele, nu trebuie să existe câmpuri magnetice externe care să acționeze asupra indexorului cu plunger. Indexoarele cu plunger sunt distribuite cu o contrapiuliță. Cu codificare BS0,4, senzorul, clema senzorului și o cheie hexagonală sunt, de asemenea, furnizate în stare neasamblată.

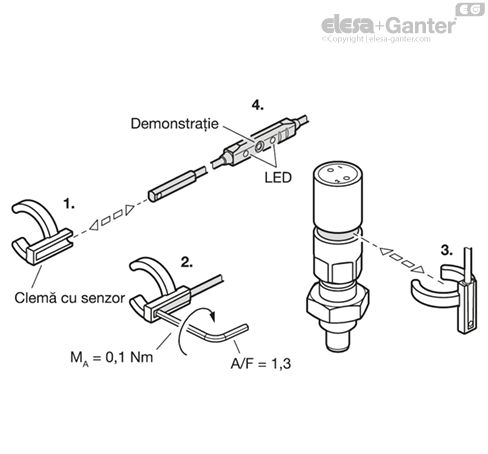

Instrucțiuni de asamblare
Poziția radială a cablului senzorului poate fi determinată liber la instalarea clemei de senzor.
Etapele instalării:
1. Introduceți senzorul în clema senzorului din lateral.
2. Strângeți șurubul hexagonal al senzorului.
3. Prindeți clema senzorului în canelura inelară a indexorului cu plunger și apoi reglați poziția prin rotire, dacă este necesar.
4. În timpul punerii în funcțiune, inițiați senzorul în pozițiile finale prin elementul de operare sau IO-Link în conformitate cu instrucțiunile de utilizare furnizate odată cu senzorul.
