Specificații principale
Componente standard
- Bază SR.60-B: tehnopolimer (PA) pe bază de poliamidă ranforsată cu fibră de sticlă, culoare neagră, finisaj mat.
- Șuruburi-capac CC-MSR.60: tehnopolimer (PBT) pe bază de poliester în șase culori, finisaj lucios, asamblare prin presare. Incluse, detașabile cu șurubelnița.
Disponibile și ca accesorii distribuite individual (vezi tabelul).

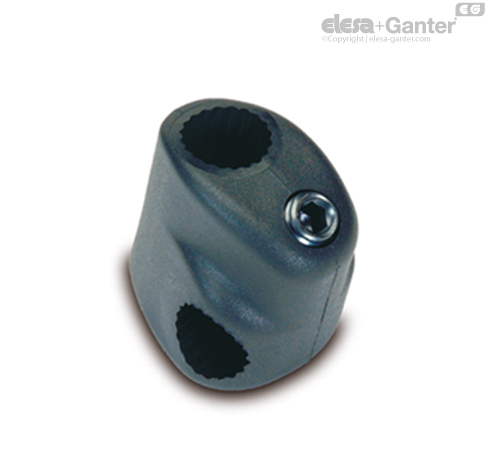

- Cuplă cu două căi MSR.60-C: din tehnopolimer ranforsat cu fibră de sticlă, culoare neagră, finisaj mat.
- Cuple dispozitive MSR.60-TA-TB-TC-TD-TE-TF: din tehnopolimer ranforsat cu fibră de sticlă, culoare neagră, finisaj mat.

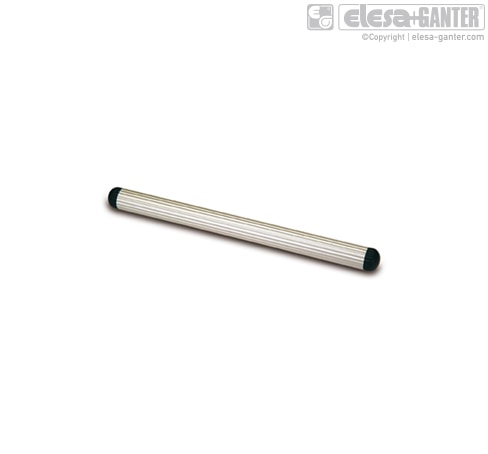

- Ţevi conectoare MSR.60-T13: profil de aluminiu disponibil cu dimensiuni standard între 100 și 2000 mm.
Sunt disponibile și alte mărimi, la cerere și pentru cantități suficiente.
Disponibile și ca accesorii vândute separat (vezi tabelul).
Informații generale
Caracteristici și aplicații
Cuplele de conectare MSR., concepute conform brevetului ELESA, permit o îmbinare facilă și eficientă a componentelor, prevenind riscul rotirii libere.

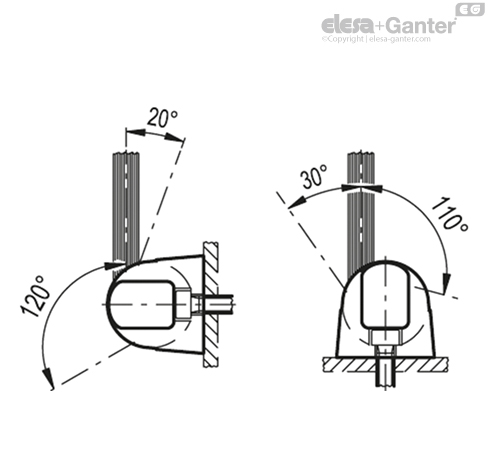

Sistemul permite poziționarea axială, perpendiculară sau unghiulară a tubului conector pe bază.
Avantaje
Ţeavă conectoare cu fantă care previne rotirea liberă.
Ţeavă și componente strânse doar cu un șurub.

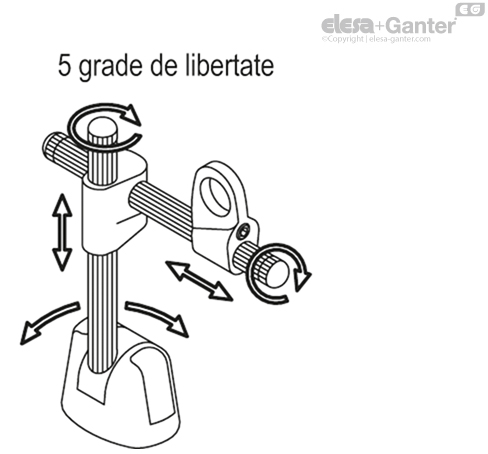

Reglaje ușoare cu cinci grade de mobilitate a dispozitivelor fixate (vedeți desenul).
Lipsa spațiilor goale pentru prevenirea depunerii de murdărie și a substanțelor nedorite.
Identificare facilă a dispozitivului cu ajutorul diverselor capace colorate de pe bază.

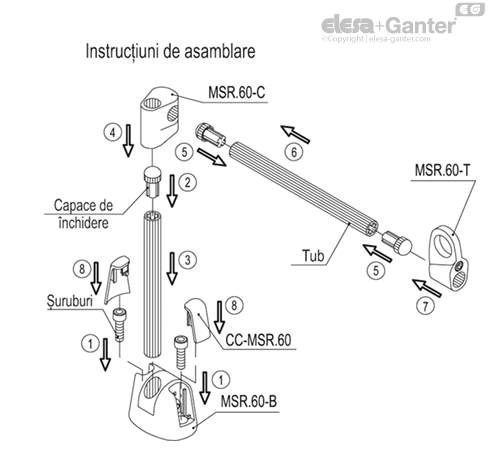

Instrucțiuni de asamblare
Instrucțiuni de asamblare
- Asamblați baza cu ajutorul celor 2 șuruburi cu cap cilindric M6 cu locaș hexagonal (neinclus).
- Fixați unul dintre capacele de închidere la capătul ţevii conectoare lovind ușor cu un ciocan de plastic până când este strâns. Aveți grijă să nu montați capacul la capătul fixat pe bază.
- Inserați ţeava conectoare în gaura profilată a bazei și prindeți-l prin strângerea șurubului de reglare. Cuplul de strângere propus este de 5Nm.
- Inserați ţeava conectoare în gaura profilată a cuplei cu două căi.
- Fixați capacele de închidere pe ţeava conectoare.
- Inserați ţeava conectoare în gaura profilată a cuplei cu două căi.
- Fixați pe ţeava conectoare cupla dispozitivului corespunzător, selectată dintre cele șase disponibile. După poziționarea componentelor, prindeți-le prin strângerea șuruburilor fixate. Cuplul de strângere propus este de 3Nm.
- Odată cu efectuarea reglajului, fixați capacele peste șuruburile bazei.
