Specificații principale
Material
Tijă din alamă.
Arc din oțel inoxidabil.
Manșon filetat din oțel AVP, piulițe hexagonale din alamă nichelată.
Fiting pentru aer din aluminiu anodizat albastru și oțel AVP.
Execuții standard
- VPG-F: cu conexiune cu filet interior și fiting direct rapid.
- VPG-F-L: cu conexiune cu filet interior și fiting rapid în formă de L.

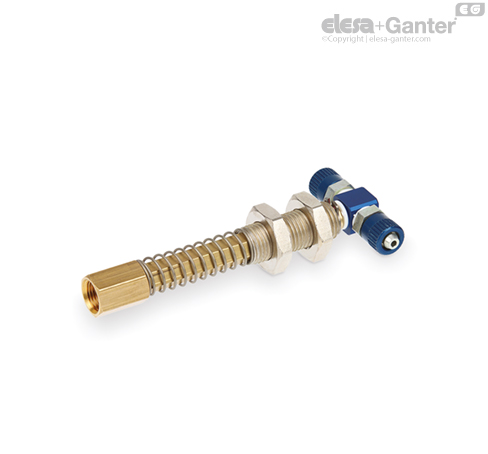

- VPG-F-T: cu conexiune cu filet interior și fiting rapid în formă de T.
- VPG-M: cu conexiune cu filet exterior și fiting direct rapid.
- VPG-M-L: cu conexiune cu filet exterior și fiting rapid în formă de L.
- VPG-M-T: cu conexiune cu filet exterior și fiting rapid în formă de T.
Informații generale
Caracteristici
Suspensiile ventuzei VPG includ:
- o tijă din alamă cu o secțiune transversală hexagonală pentru fixarea ventuzei. Acest design previne rotirea pe axul său a barei și a ventuzei fixate pe aceasta;
- un manșon filetat din oțel, echipat cu două piulițe hexagonale pentru ajustarea înălțimii și pentru montajul acestora pe dispozitivul de automatizare;
- un arc pentru a amortiza impactului ventuzei și, în același timp, pentru a menține o presiune constantă cu încărcătura care trebuie ridicată;
- un fiting rapid pentru conectarea la furtunul de aspirare.
Potrivite pentru ventuze cu suport, ventuză cu un diametru minim de 10 mm și maxim de 60 mm, și ventuze eliptice.
Cursa efectivă a arcului în raport cu lungimea I2 este egală cu 25,5 mm.
Compatibilitate cu tub de plastic cu diametru de 4x6.
A se vedea Date tehnice pentru ventuze .
