Specificații principale
Material
Tijă din oțel inoxidabil.
Arc din oțel inoxidabil.
Manșon filetat din aluminiu și piulițe hexagonale din alamă nichelată.
Fiting pentru aer din aluminiu anodizat albastru și oțel AVP.
Execuții standard
- VPH-F: cu fiting direct rapid.
- VPH-F-L: cu fiting rapid în formă de L.

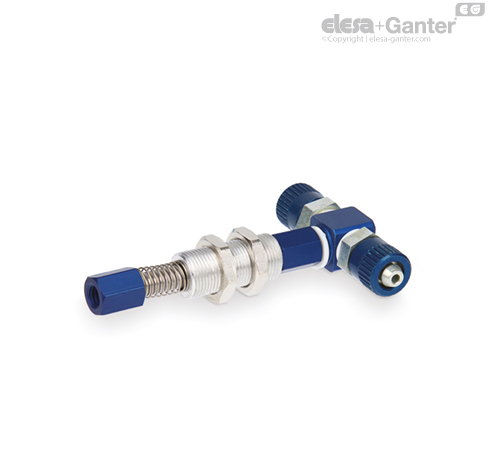

- VPH-F-T: cu fiting rapid în formă de T.
- VPH-F-RR: cu fiting rapid, fără piuliță inelară.
Informații generale
Caracteristici
Suspensiile ventuzei VPH includ:
- o tijă din oțel inoxidabil pentru fixarea ventuzei;
- un manșon filetat din oțel, echipat cu două piulițe hexagonale pentru ajustarea înălțimii și pentru montajul acestora pe dispozitivul de automatizare;
- un arc pentru a amortiza impactului ventuzei și, în același timp, pentru a menține o presiune constantă cu încărcătura care trebuie ridicată;
- un fiting rapid pentru conectarea la furtunul de aspirare.
Caracterizate prin dimensiuni foarte mici (cu aproximativ 50% mai puțin decât cele ale suspensiilor ventuzei VPA) și greutate redusă (aproximativ 50% mai puțin decât cea a suspensiilor ventuzei VPD).
A se utiliza în mod specific cu ventuze cu suport exterior M5.
Cursa efectivă a arcului în raport cu lungimea I2 este egală cu 10 mm.
Compatibilitate cu tub de plastic cu diametru de 4x6.
A se vedea Date tehnice pentru ventuze .
