Specificație
Tipuri
- Tip AV: Braț de prindere bifurcat, cu două șaibe cu flanșă

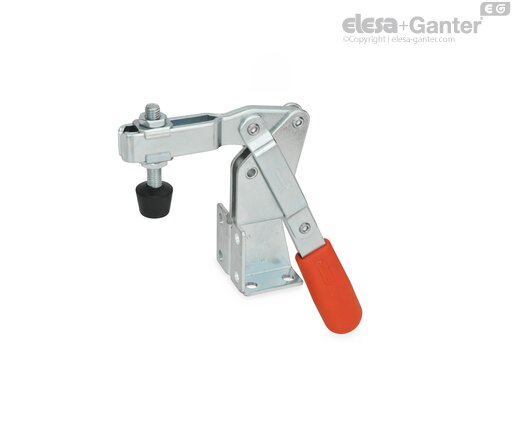

- Tip CV: Braț de prindere bifurcat, cu două șaibe cu flanșă și șurub de strângere GN 708.1
- Tip EV: Braț solid de prindere, cu clemă pentru sudare
Mecanism de tensionare
Oțel
- Oțel călit superficial C10, zincat, pasivat albastru
- Pini lagăre căliți
- Nituri de lagăr, călite
- Piese mobile lubrifiate cu unsoare specială
Mâner
Plastic
Roșu, rezistent la uleiuri
Clemă pentru tip EV
Oțel zincat, pasivat albastru
Șaibe cu flanșă GN 898 pentru tip AV / CV
Oțel
Zincat, pasivat albastru
Șurub de strângere GN 708.1 pentru tipul CV
- Oțel, zincat, pasivat albastru
- Disc de strângere
- Cauciuc de cloropren (CR)
- Duritate 85 Shore A ≈
- Vulcanizat
- Negru
- Tip A (zonă de presiune plană)
Informații
Cleme de strângere GN 812 acționează conform principiului de strângere. Mânerul și bara de strângere se deplasează în direcții opuse. Acestea pot fi montate în două planuri prin intermediul bazei de montare cu flanșă dublă și necesită mai puțin spațiu pentru acțiunea de prindere, deoarece brațul de prindere și mânerul de operare se deplasează în direcții opuse.
Clemele de strângere în versiunea U-bar cu două șaibe cu flanșă (tip AV) pot găzdui un șurub de strângere specific aplicației. Un șurub de strângere cu vârf din cauciuc neopren este inclus pentru tipul CV.
Clemele de strângere în versiunea de tip EV pot fi utilizate fie prin sudarea clemei, care poate găzdui apoi o componentă de fixare specifică aplicației.
