Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Capace de închidere
Tehnopolimer pe bază de poliamidă (PA), culoare gri RAL 7035, montare prin împingere.
Execuții standard

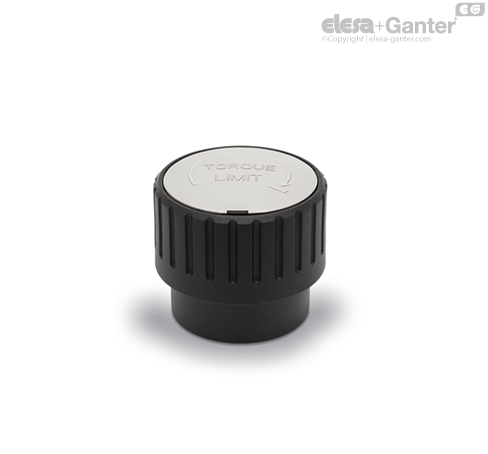

- MZD-A: inserţie din oțel brunat, gaură înfundată filetată.

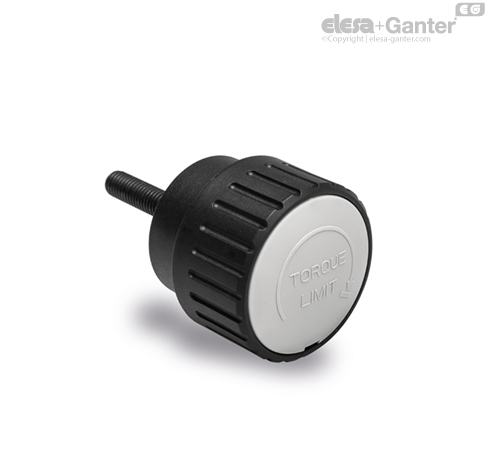

- MZD-p: șurub filetat din oțel brunat, cu cap plat teșit UNI 947 : ISO 4753 (a se vedea Date tehnice).
Informații generale
Caracteristici și aplicații
Butonul MZD încorporează un mecanism (brevet ELESA) care, înșurubând în sensul acelor de ceasornic până la blocare, atinge valoarea cuplului necesară prin eliberarea acestuia de elementul de fixare (gaură filetată sau șurub filetat).
Butonul este utilizat atunci când cuplul de strângere aplicat nu trebuie să depășească o anumită valoare.
Transmisia cuplului de la buton la elementul de prindere are loc prin intermediul unui sistem cu arc care împiedică depășirea cuplului setat. Prin rotirea în sens invers acelor de ceasornic, butonul se deblochează.
Butonul a fost testat până la 60000 de cicluri de strângere, iar valorile cuplului au rămas neschimbate.
Instrucțiuni de utilizare

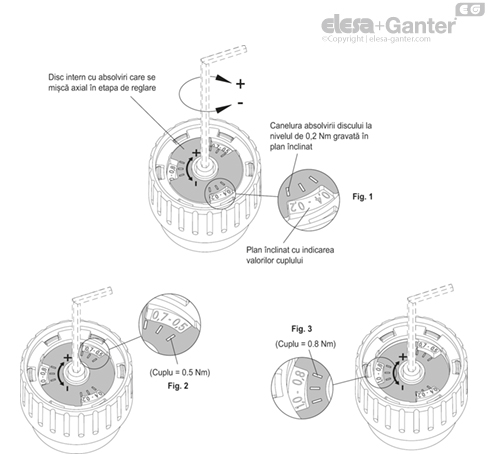

Reglarea cuplului
- Scoateți capacul prin introducerea unei șurubelnițe în fanta specială.
- Setarea din fabrică a butonului este 0,5 Nm. Pentru a mări sau micșora valoarea cuplului, schimbați axial poziția discului cu gradații prin deplasarea șurubului central cu ajutorul unei chei hexagonale (cap = 2,5). Valoarea nominală a cuplului poate fi citită pe planul înclinat mic la nivelul discului în corespondență cu marcajul de referință și este reglabilă între 0,2 și 1 Nm. Precizia valorii nominale a cuplului depinde de precizia cu care este efectuată reglarea de către operator (a se vedea tabelul). Repetabilitatea cuplului rămâne în limitele de ± 10%.
- Montați din nou capacul prin introducerea acestuia în locaș cu o ușoară presiune.
| Gradările gravate pe planuri înclinate |
|---|
| Cuplu Nm |
| Fig. 1 | 0.2 – 0.4 |
| Fig. 2 | 0.5 – 0.7 |
| Fig. 3 | 0.8 – 1.0 |
Alte execuții
Variante speciale la cerere
Element de prindere cu filete și știft de diferite lungimi.
