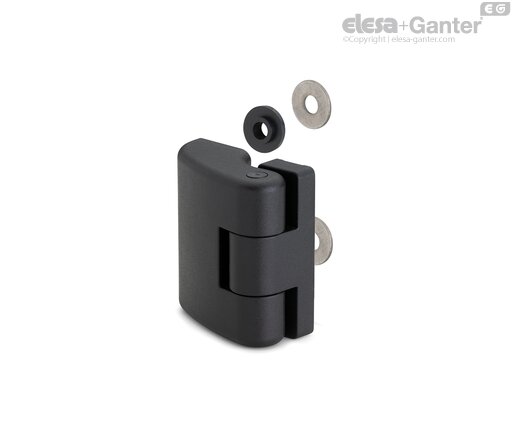

Montaj pe sticlă sau panouri, SUPER-tehnopolimer
Pentru ușă și toc încastrate în perete, bucșe cu gaură filetată
Montaj pe sticlă sau panouri, SUPER-tehnopolimer
Pentru ușă și toc încastrate în perete, bucșe cu gaură filetată
Material
SUPER-tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Pin rotativ
Super-Tehnopolimer pe bază de poliamidă (PA) ranforsat cu fibră de sticlă.
Șaibe în trepte
Cauciuc NBR, duritate 70 Shore A (inclus în furnitură). Produs din materii prime conforme cu FDA (FDA CFR.21 și UE 10/2011).
Șaibe plate
Oțel inoxidabil A4 UNI 6593-MT (inclus în furnitură).
Execuții standard
Pentru montaj cu ușă și toc încastrate în perete (Fig. 1).
- CFDX-G-C-B: piulițe din oțel inoxidabil cu gaură filetată în corpul îngust (toc); bucșe din alamă cu gaură înfundată filetată în corpul lat (ușă).
- CFDX-G-C-p: știfturi filetate din oțel inoxidabil pe corpul îngust (toc), bucșe din alamă cu găuri înfundate filetate pe corpul lat (ușă).
- CFDX-G-C-SH: găuri de trecere cu carcasă pentru șuruburi cu cap înecat pe corpul îngust (toc), bucșe din alamă cu găuri înfundate filetate pe corpul lat (ușă).
Pentru montaj cu ușa (grosime max. = 5 mm) la același nivel cu tocul (Fig. 2).
- CFDX-G-R-B: piulițe din oțel inoxidabil cu gaură filetată în corpul îngust (toc); bucșe din alamă cu gaură înfundată filetată în corpul lat (ușă).
- CFDX-G-R-p: știfturi filetate din oțel inoxidabil pe corpul îngust (toc), bucșe din alamă cu găuri înfundate filetate pe corpul lat (ușă).
- CFDX-G-R-SH: găuri de trecere cu carcasă pentru șuruburi cu cap înecat pe corpul îngust (toc), bucșe din alamă cu găuri înfundate filetate pe corpul lat (ușă).
Caracteristici și aplicații
Balamaua (model înregistrat) este alcătuită din două corpuri de dimensiuni diferite (unul lat și unul îngust) pentru utilizare, de exemplu, pe structuri cu toc îngust. Tipul de montaj îngreunează modificările neautorizate efectuate de către terțe persoane. Versiunile SH sunt furnizate dezasamblate pentru a facilita montajul.
Unghi de rotație (valoare aproximativă)
Max 195° (-5° și 190°, 0° fiind condiția în care cele două suprafețe interconectate se află pe același plan). Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Test de rezistență | Solicitare axială | Solicitare radială | Solicitare la un unghi de 90° | |||
| Descriere | Sarcină maximă de lucru | Sarcină de rupere Ra [N] | Sarcină maximă de lucru Er [N] | Sarcină de rupere Rr [N] | Sarcină maximă de lucru E90 [N] | Sarcină de rupere R90 [N] |
| CFDX-G-C.40-B-M5 | 488 | 2541 | 397 | 1613 | 347 | 1361 |
| CFDX-G-C.40-p-M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458 |
CFDX-G-C.40-SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377 |
CFDX-G-C.50-B-M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161 |
| CFDX-G-C.50-p-M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365 |
| CFDX-G-C.50-SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899 |
| CFDX-G-C.60-B-M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481 |
| CFDX-G-C.60-p-M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510 |
| CFDX-G-C.60-SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587 |
Test de rezistență | Solicitare axială | Solicitare radială | Solicitare la un unghi de 90° | |||
| Descriere | Sarcină maximă de lucru | Sarcină de rupere Ra [N] | Sarcină maximă de lucru Er [N] | Sarcină de rupere Rr [N] | Sarcină maximă de lucru E90 [N] | Sarcină de rupere R90 [N] |
| CFDX-G-R.40-B-M5 | 509 | 2760 | 496 | 1479 | 555 | 1437 |
| CFDX-G-R.40-p-M5x14.5 | 491 | 2845 | 541 | 1592 | 614 | 1382 |
CFDX-G-R.40-SH.5 | 498 | 3037 | 537 | 1562 | 608 | 1434 |
CFDX-G-R.50-B-M6 | 853 | 3550 | 1186 | 1540 | 1784 | 2430 |
| CFDX-G-R.50-p-M6x14.5 | 606 | 2938 | 1393 | 2625 | 1675 | 2732 |
| CFDX-G-R.50-SH.6 | 788 | 2989 | 1235 | 3299 | 1475 | 3210 |
| CFDX-G-R.60-B-M6 | 965 | 3245 | 1166 | 2258 | 1446 | 2377 |
| CFDX-G-R.60-p-M6x14.5 | 786 | 3150 | 1138 | 2028 | 1543 | 2631 |
| CFDX-G-R.60-SH.6 | 1187 | 3563 | 1104 | 3374 | 1569 | 4784 |
Instrucțiuni de asamblare
Pentru montaj pe sticlă sau panouri:
- Faceți o gaură de Ø 10,5 0,2 în sticlă sau în panou (grosime minimă 4 mm).
- Așezați balamaua în partea frontală, centrând piesa corespunzătoare (d1) în gaură.
- Pe partea opusă, introduceți șaibele în trepte și șaibele plate și fixați-le cu șuruburi (nu sunt incluse).
Pentru versiunea SH:
- Asamblați partea îngustă pe latura tocului și partea lată pe latura ușii.
- Introduceți pinul rotativ prin partea pe care nu se află îngroșarea diametrală până când nu se blochează în corpul balamalei.
