Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Ax ajustabil, excentric cu opt poziții
Tehnopolimer pe bază de acetal (POM), de culoare neagră.
Execuții standard
- CFN-B: inserții din alamă nichelată cu gaură filetată.

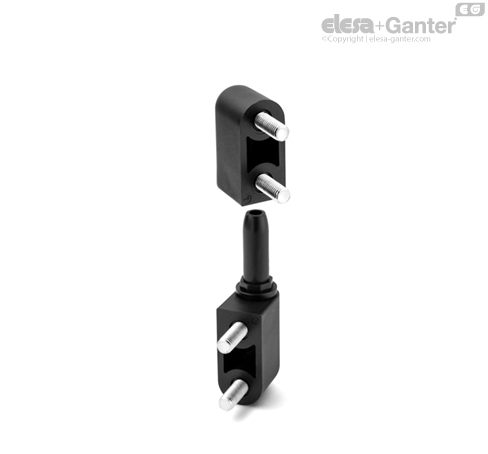

- CFN-p: știfturi filetate din oțel nichelat.

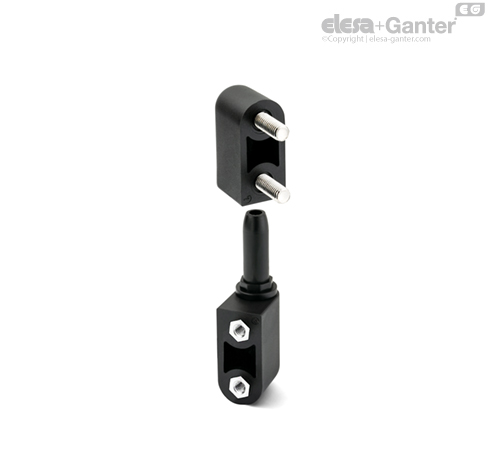

- CFN-B-p: inserții din alamă nichelată cu gaură filetată si știfturi filetate din oțel nichelat.
- CFN-p-B: știfturi filetate din oțel nichelat și inserții din alamă nichelată cu gaură filetată
Informații generale
Caracteristici
Balamalele demontabile CFN (brevet Elesa) au fost proiectate pentru a regla posibile alinieri necorespunzătoare între ușă și cadru.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență |
| Solicitare AXIALĂ | Solicitare RADIALĂ |
 |  |
| Planuri paralele | Planuri perpendiculare | Planuri paralele | Planuri perpendiculare |
Sarcină maximă de lucru
Ea [N] | Sarcină maximă de lucru
Er [N] |
| 590 | 200 |
Deformarea elastică produsă pe balama pentru valori ale încărcării care le depășesc pe cele indicate în tabel, face ca încărcarea la rupere să fie nesemnificativă.
Instrucțiuni de utilizare
Instrucțiuni de asamblare

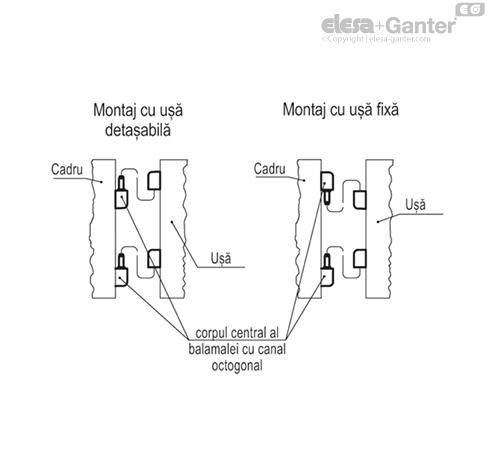

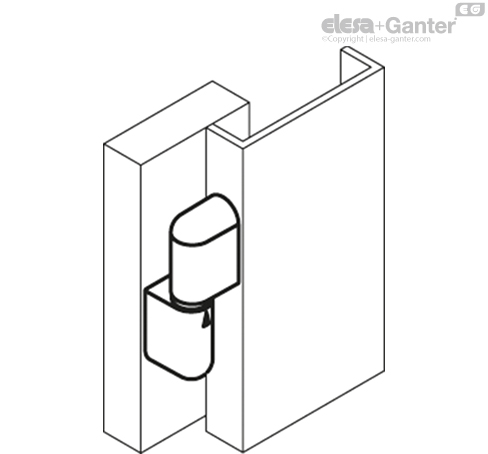

- Montați corpurile balamalelor cu degajare octogonală pe cadru și celelalte două corpuri cu degajare cilindrică pe ușă.

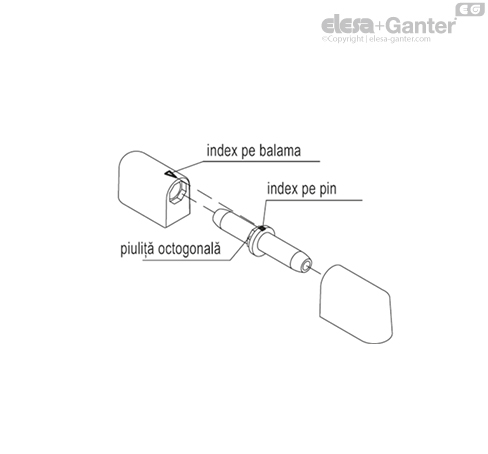

- Introduceți axele cu excentric octogonal în cele două corpuri montate pe cadru prin potrivirea indicilor gravați pe pin și pe balama.
- Montați ușa potrivind corpurile balamalelor pe pini.
Ajustarea ușii
În cazul în care ușa nu este aliniată cu cadrul, înclinarea ușii poate fi reglată prin rotirea axelor excentrice în sensul acelor de ceasornic sau în sensul invers al acelor de ceasornic, cu indexare pe profilul octogonal de pe ax.
Prin rotirea axului în sens invers acelor de ceasornic, distanța S crește (+0,5), în timp ce prin rotirea axului în sensul acelor de ceasornic, aceasta scade (-0,5).
Ajustarea nealinierilor

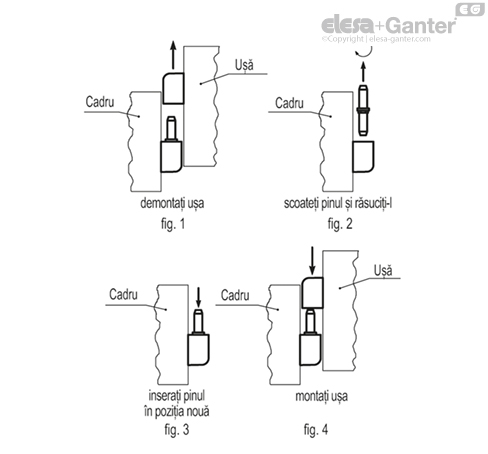

Axul are o un profil octogonal care permite indexarea rotirii axului pentru reglarea ușii decalate (fig. 1-2-3-4). Pentru a alinia ușa cu cadrul, poate fi necesară reglarea pinilor ambelor balamale.

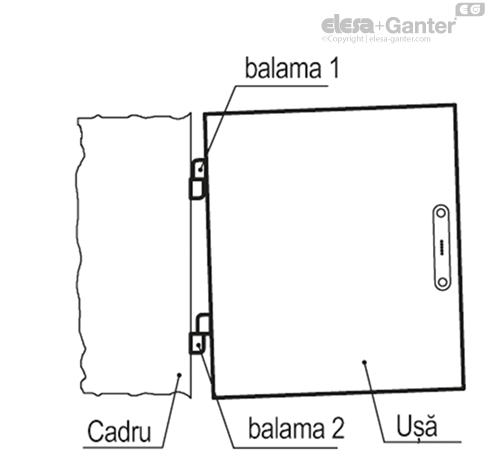

Exemple de ajustări
Dacă ușa este descentrată în partea de jos
Pentru a alinia ușa cu cadrul, rotiți axul balamalei 1 în sensul invers al acelor de ceasornic cu 45° sau 90° și axul balamalei 2 în sensul acelor de ceasornic.
Dacă ușa este descentrată în partea de sus
Pentru a alinia ușa cu cadrul, rotiți axul balamalei 1 în sensul acelor de ceasornic cu 45° sau 90° și axul balamalei 2 în sensul acelor de ceasornic.
