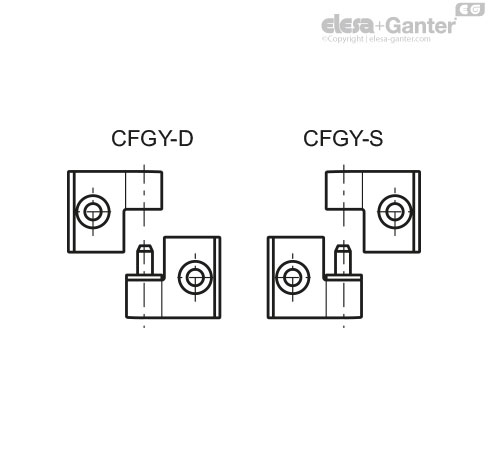

CFGY-D
CFGY
Balamale demontabile
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Poliamidă ranforsată cu fibră de sticlă (PA) -tehnopolimer, culoare neagră sau gri RAL 7040 (C33), finisaj mat.
Tehnopolimer pe bază de poliamidă ranforsată cu fibre de sticlă (PA) autolubrifiant, de culoare neagră.
Găuri de trecere pentru șuruburi cu cap înecat M6.

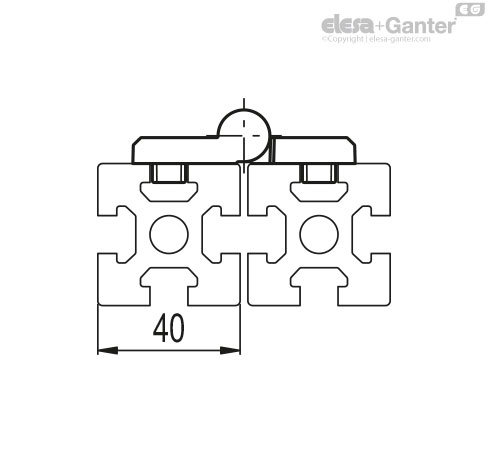

Acest tip de balama poate fi utilizat cu profile de 40 mm, cu dimensiuni ale canalului T de la 8 la 10 mm.

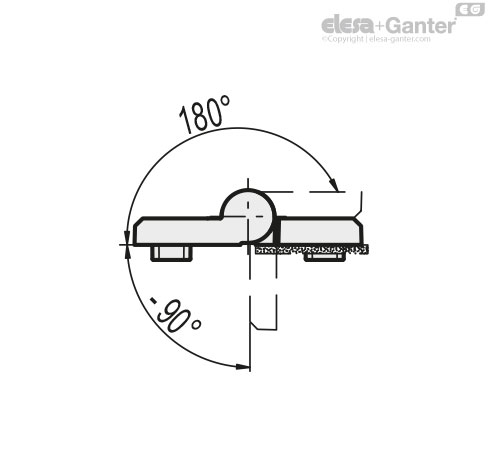

Max 270° (-90° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 90° | |||
| Descriere | Sarcină maximă de lucru Ea [N] | Sarcină la rupere Ra [N] | Sarcină maximă de lucru Er [N] | Sarcină la rupere Rr [N] | Sarcină maximă de lucru E90 [N] | Sarcină la rupere R90 [N] |
| CFGY.40/40 | 190 | 1020 | 190 | 930 | 170 | 830 |
