CFVT-CH: fără clichet de blocare (rotație liberă)

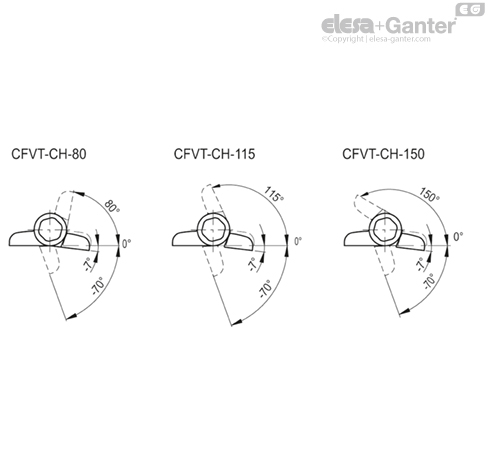

CFVT-CH-80: cu detentă unghiulară -70° /-7° / 80°, cuplu rezistent 0,7 Nm sau 1,2 Nm sau 1,7 Nm.
CFVT-CH-115: cu detentă unghiulară -70° /-7° / 115°, cuplu rezistent 0,7 Nm sau 1,2 Nm sau 1,7 Nm.
CFVT-CH-150: cu detentă unghiulară -70° / -7° / 150°, cuplu rezistent 0,7 Nm sau 1,2 Nm sau 1,7 Nm.

Informații generale

Unghi de rotire (valoare aproximativă)

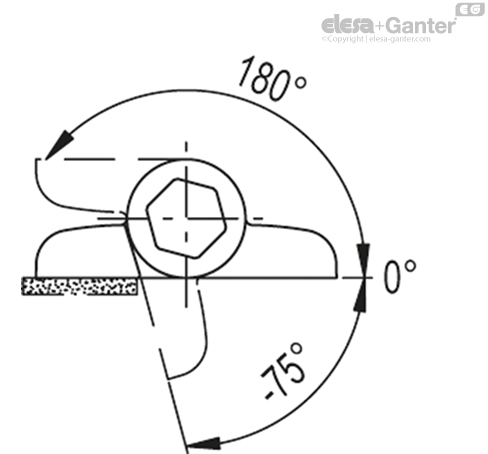

Unghiul maxim de rotație: aproximativ 255 ° (-75° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).

Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

Cuplu rezistent

Cuplul rezistent corespunde cuplului care trebuie aplicat pentru a elibera balamaua de reținere.

Balamaua a fost testată la peste 20.000 de cicluri de deschidere și închidere, iar valorile cuplului rezistent au rămas neschimbate.

Caracteristici și aplicații

Dispozitivul de reținere internă (brevet ELESA) permite trei poziții diferite de reținere a ușii în funcție de execuție.

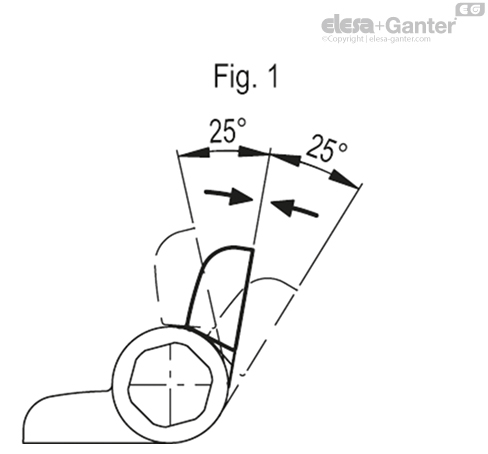

Atunci când balamaua se află într-un interval de +/- 25 ° în raport cu o poziție de blocare, aceasta ajunge la una dintre aceste poziții (Fig.1) datorită dispozitivului intern.

Valoarea detectată în testele speciale fără aplicarea sarcinii.

Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.

Teste de rezistență	Solicitare AXIALĂ		Solicitare RADIALĂ		Solicitare la 90°

Descriere	Sarcină maximă de lucru Ea [N]	Sarcină la rupere Ra [N]	Sarcină maximă de lucru Er [N]	Sarcină la rupere Rr [N]	Sarcină maximă de lucru E90 [N]	Sarcină la rupere R90 [N]
CFVT	300	2100	400	1900	250	1800
