Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Ax rotativ
Oțel inoxidabil AISI 303.
Execuții standard
Cuplu rezistent 1,5 sau 3 Nm.
- CFV-SH: găuri de trecere pentru șuruburi cu cap înecat.

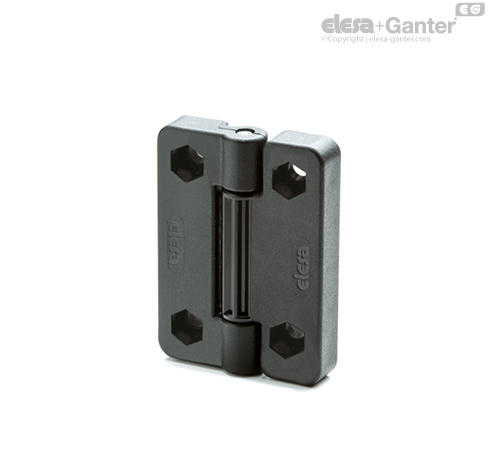

- CFV-EH: găuri de trecere pentru șuruburi cu locaș hexagonal.
Informații generale

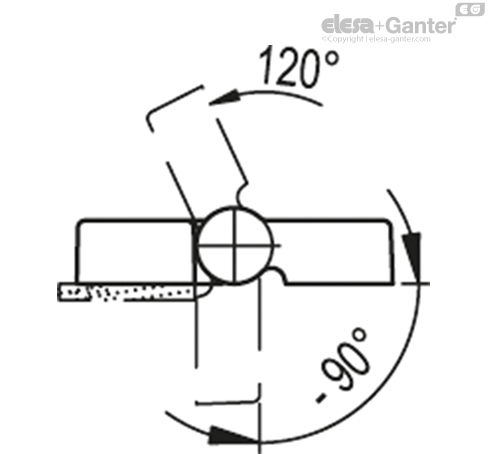

Unghi de rotire (valoare aproximativă)
Max 210° (-90° și +120°; 0° este poziția în care suprafețele interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.

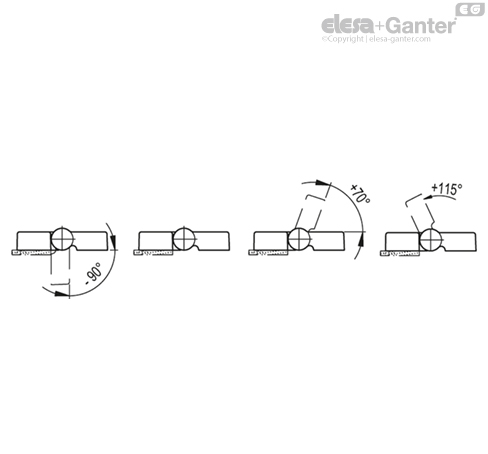

Dispozitivul de blocare (patent ELESA) permite patru poziții diferite de blocare a ușii (90°, +0°, +70°, +115°).
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
Cuplu rezistent
Toate pozițiile de blocare garantează un cuplu rezistent de aproximativ 1,5 sau 3 Nm (care este cuplul care trebuie aplicat pentru a elibera dispozitivul de blocare al balamalei).
Balamaua a fost testată la mai mult de 20.000 de cicluri de deschidere și închidere, iar valoarea cuplului rezistent a rămas neschimbată.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 70° și 115° | Solicitare la 90° |
 |  |  |  |
| Descriere | Sarcină maximă de lucru
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E70 și E115 [N] | Sarcină la rupere
R70 și R115 [N] | Sarcină maximă de lucru
E90 [N] | Sarcină la rupere
R90 [N] |
| CFV.65 SH-6 | 1320 | 4480 | 2070 | 5060 | 2150 | 3170 | 1630 | 3380 |
| CFV.65 EH-6 | 1520 | 3840 | 1940 | 4900 | 1430 | 3660 | 970 | 3140 |
