Specificații principale
Material
Tehnopolimer pe bază de rășină acetală (POM), culoare neagră, finisaj mat.
Ax rotativ
Tehnopolimer pe bază de acetal (POM), de culoare neagră.
Capace
Tehnopolimer pe bază de poliester (PBT), de culoare neagră, cu finisaj mat, montare prin clipsare.
Execuții standard

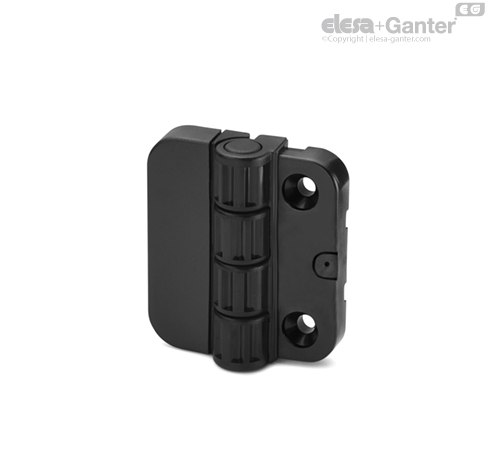

- CFP-SH: găuri de trecere pentru șuruburi cu cap înecat.
- CFP-CH: găuri de trecere pentru șuruburi cu cap cilindric.
- CFP-EH: găuri de trecere pentru șuruburi cu locaș hexagonal.
Informații generale

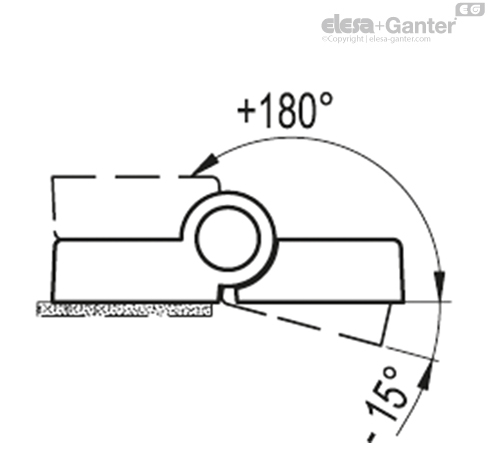

Unghi de rotire (valoare aproximativă)
- Max 195° (-15° și +180°; 0°este poziția în care suprafețele interconectate se află pe același plan).
- Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
- Această balama poate fi utilizată combinată cu balamaua tip CFQ. cu același design, fără poziție de blocare.

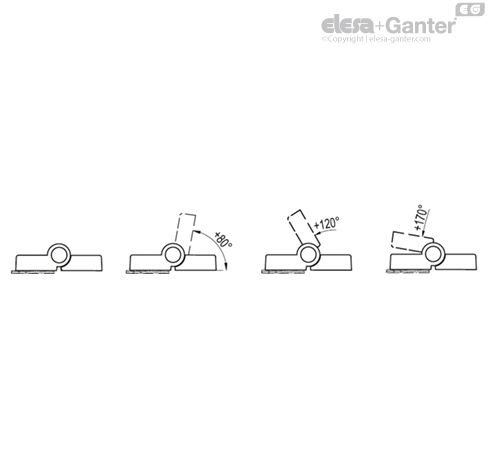

- Dispozitivul de blocare (patent ELESA) permite patru poziții diferite de blocare a ușii (0°, +80°, +120°, +170°).
- Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
Cuplu rezistent
Toate pozițiile de blocare garantează un cuplu rezistent de aproximativ 1,1 Nm (care este cuplul care trebuie aplicat pentru a elibera dispozitivul de blocare al balamalei).
Balamaua a fost testată la mai mult de 10.000 de cicluri de deschidere și închidere, iar valoarea cuplului rezistent a rămas neschimbat.
| Teste de rezistență |
| Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 80° și 90° | Solicitare la 120° | Solicitare la 170° | Cuplu rezistent |
 |  |  |  |  |  |
Sarcină maximă de lucru
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E80 și E90 [N] | Sarcină la rupere
R80 și R90 [N] | Sarcină maximă de lucru
E120 [N] | Sarcină la rupere
R120 [N] | Sarcină maximă de lucru
E170 [N] | Sarcină la rupere
R170 [N] | [Nm] |
| 300 | 1220 | 350 | 1970 | 345 | 620 | 285 | 855 | 400 | 1410 | 1.1 |
