Specificații principale
Material
Tehnopolimer pe bază de poliamidă (PA) cu rezistență ridicată, culoare neagră, finisaj mat.
Ax rotativ
Oțel inoxidabil AISI 303.
Execuții standard

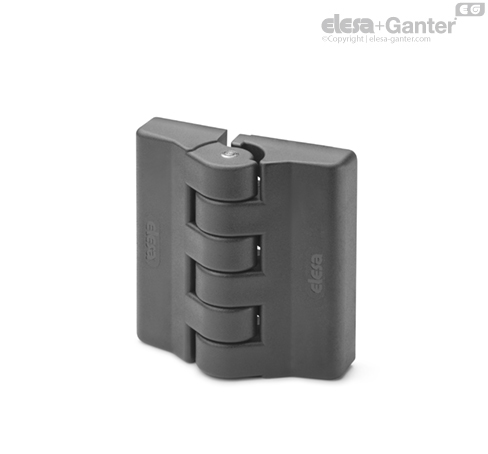

- CFA-F-B: inserții din alamă nichelată cu gaură filetată.

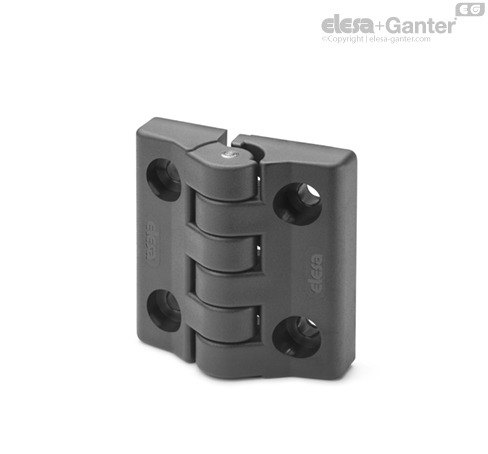

- CFA-F-CH: găuri de trecere pentru șuruburi cu cap cilindric.

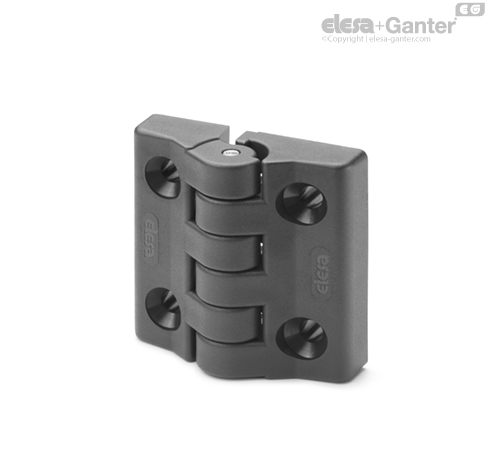

- CFA-F-SH: găuri de trecere pentru șuruburi cu cap înecat.
Informații generale
Caracteristici și aplicații
Balamalele CFA-F sunt recomandate atunci când deschiderea ușii nu trebuie să depășească limita de 95°.

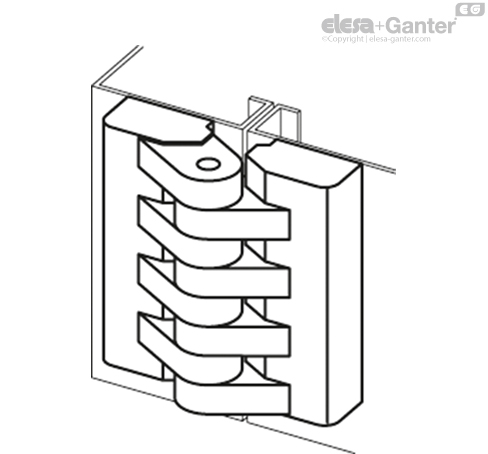

Odată ce balamaua este montată pe mașină/ușă, dinții sistemului de reținere rămân în interiorul balamalei. Astfel, operatorul nu poate ajunge la ele, mâinile operatorilor fiind astfel protejate.

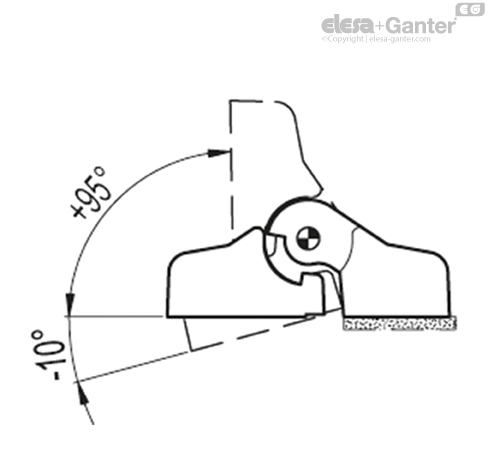

Unghi de rotire (valoare aproximativă)
Max 105° (-10° și +95°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 90° |
 | |  | |  | |
| Descriere | Sarcină maximă de lucru
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E90 [N] | Sarcină la rupere
R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
