Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare neagră sau cu finisaj mat RAL 9016 alb (C16).
Ax rotativ
Tehnopolimer pe bază de rășină acetală (POM), culoare neagră sau RAL 9016 alb (C16), finisaj mat.
Execuții standard
- CFTX-SH: găuri de trecere pentru șuruburi cu cap înecat.

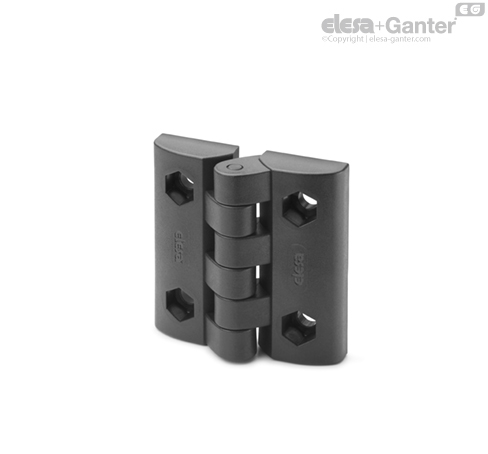

- CFTX-EH: găuri de trecere cu locaș hexagonal disponibile și pentru șuruburi cu cap cilindric. Această balama poate fi montată cu ajutorul piulițelor sau șuruburilor cu cap hexagonal montate în găurile de asamblare.
Informații generale
Unghi de rotire (valoare aproximativă)
Max 200° (-20° și +180°; unde 0° este poziția în care suprafețele interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 90° |
 |  |  |
| Descriere | Sarcină maximă de lucru
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E90 [N] | Sarcină la rupere
R90 [N] |
| CFTX.40 | 300 | 1500 | 300 | 1500 | 200 | 750 |
| CFTX.49 | 500 | 2900 | 400 | 3000 | 300 | 1600 |
| CFTX.65 | 800 | 4500 | 800 | 4400 | 500 | 2200 |
