Specificații principale
Material
SUPER-tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Ax rotativ
Oțel inoxidabil AISI 303.
Execuții standard
- CFM-p: știfturi filetate din oțel nichelat.

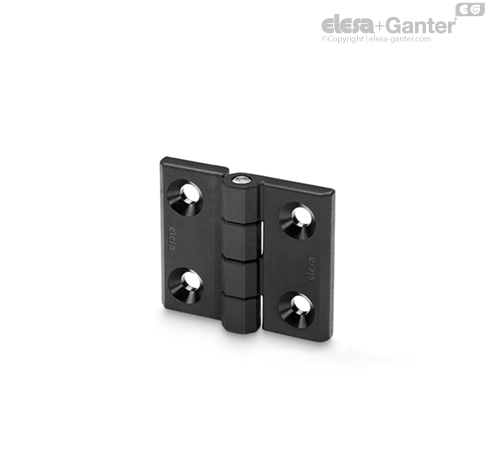

- CFM-SH: găuri de trecere pentru șuruburi cu cap înecat.
- CFM-CH: găuri de trecere pentru șuruburi cu cap cilindric cu șaibă tip UNI 6592.
- CFM-p-SH: știfturi filetate din oțel nichelat și găuri de trecere pentru șuruburi cu cap înecat.
- CFM-p-CH: știfturi filetate din oțel nichelat și găuri de trecere pentru șuruburi cu cap cilindric cu șaibă UNI 6592.
Informații generale
Unghi de rotire: (valoare aproximativă)
Max 270° (-90° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 90° |
 |  |  |
| Descriere | Sarcină statică maximă
Sa [N] | Sarcină statică maximă
Sr [N] | Sarcină statică maximă
S90 [N] |
| CFM.30 SH-4 | 1400 | 1700 | 1000 |
| CFM.30 CH-4 | 1300 | 1700 | 850 |
| CFM.40 p-M5x12 | 2000 | 1900 | 1000 |
| CFM.40 SH-5 | 1900 | 1900 | 1280 |
| CFM.40 CH-5 | 1900 | 1600 | 1000 |
| CFM.40 p-M5x12-SH-5 | 1900 | 1900 | 1000 |
| CFM.40 p-M5x12-CH-5 | 1900 | 1600 | 1000 |
| CFM.50 p-M6x12 | 2340 | 2560 | 2100 |
| CFM.50 SH-6 | 2630 | 2400 | 1720 |
| CFM.50 CH-6 | 2860 | 2410 | 1360 |
| CFM.50 p-M6x12-SH-6 | 2340 | 2400 | 1720 |
| CFM.50 p-M6x12-CH-6 | 2340 | 2410 | 1360 |
| CFM.60 p-M8x14.5 | 3000 | 3940 | 2130 |
| CFM.60 SH-6 | 3320 | 2960 | 3070 |
| CFM.60 SH-8 | 3320 | 2960 | 3070 |
| CFM.60 CH-8 | 3440 | 2810 | 2170 |
| CFM.60 p-M8x14.5-SH-8 | 3000 | 2960 | 2130 |
| CFM.60 p-M8x14.5-CH-8 | 3000 | 2810 | 2130 |
Sarcina statică maximă este valoarea dincolo de care materialul se poate rupe, afectând astfel performanța balamalei. În mod evident, la această valoare trebuie aplicat un coeficient adecvat, în funcție de importanța și nivelul de siguranță al aplicației specifice.
