CFSQ-C-B-S-IP69K Balamale cu întrerupător de siguranță încorporat Conector spate, micro-întrerupător pe stânga

Caracteristici și aplicații

• Balamaua cu comutator încorporat (brevet ELESA) este un dispozitiv de siguranță, deoarece, în cazul deschiderii accidentale a ușilor, a protecțiilor mașinii sau a ușilor de siguranță ale mașinilor și a echipamentelor de producție, întrerupe automat alimentarea cu energie, protejând astfel operatorii.

• Întrerupător echipat cu două contacte: un contact NC și un contact de comutare NO, forma C, a se vedea standardul IEC EN 60947-5-1.

• Set întrerupătoare cu deschidere pozitivă (conform cu standardul IEC EN 60947-5-1, anexa K): contactele se rup prin mișcarea directă a unui actuator, pe care se aplică o forța de acționare prin elemente ne-elastice.

• Întrerupător cu eliberare rapidă: viteza suportului contactelor nu depinde de viteza ușii.

• Ușor de asamblat: întrerupătorul de siguranță este integrat într-un singur corp cu balamaua, oferind o asamblare foarte ușoară și rapidă. Acesta este un mare avantaj în comparație cu unele sisteme tradiționale care încă necesită montarea separată a unei balamale și a unui întrerupător de siguranță conectat printr-un ax special care înlocuiește axul standard al balamalei.

• Utilizare universală: balamalele CFSQ pot fi asamblate pe cele mai comune profile de aluminiu.



Unghi de rotire (valoare aproximativă)

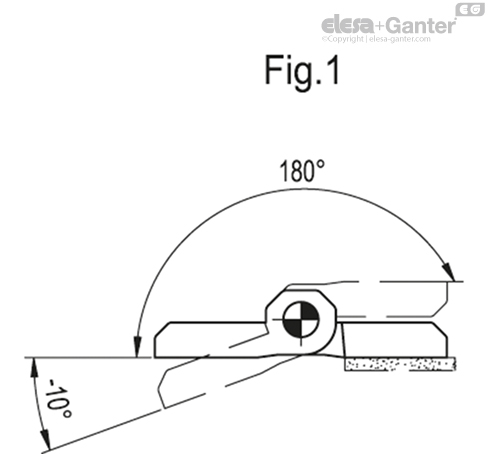

Max 190° (-10° și +180° a se vedea Fig.1).

0° este poziția în care suprafețele interconectate se află pe același plan.

A se vedea Funcționarea și întreținerea comutatoarelor de siguranță încorporate.

Balamaua nu trebuie solicitată de niciun unghi negativ mai mic de -10°.



Teste de rezistență	Stres axial	Stres radial	Stres în unghi de 90°
Descriere	Sarcină statică maximă Sa [N]	Sarcină statică maximă Sr [N]	Sarcină statică maximă S90 [N]
CFSQ-IP69K	2100	2800	1300

Pentru balamalele CFSQ cu întrerupător de siguranță încorporat, valoarea de referință furnizată este sarcina statică limită maximă (Sa, Sr, S90), deoarece aceste balamale pot fi utilizate ca dispozitive de siguranță. Peste această valoare, materialul se poate rupe, afectând astfel funcționalitatea balamalei. În mod evident, la această valoare trebuie aplicat un factor adecvat, în funcție de importanța și nivelul de siguranță al aplicației specifice. Valorile sarcinii prezentate în tabelele diferitelor balamale sunt rezultatul testelor efectuate în laboratoarele noastre în condiții de temperatură și umiditate controlate (23°C-50% R.H.), în condiții de utilizare date și pentru o perioadă limitată de timp.



Funcționarea și întreținerea comutatoarelor de siguranță încorporate

• Variația nominală a unghiului necesară pentru comutarea micro-întrerupătorului este de 6° (a se vedea diagrama cursei). În condiții normale de utilizare, când durata de viață mecanică a dispozitivului este încheiată, variația nominală poate crește până la 9°. Sugerăm verificarea funcționării adecvate a balamalei, conform UNI EN ISO 13857.

• Pentru aplicații cu funcția de protecție de siguranță, balamaua trebuie să se poată roti cel puțin cu 15°, echivalentă cu deschiderea forțată a contactelor de către actuator (deschidere pozitivă).

• Vă sugerăm să verificați funcționarea adecvată a balamalei CFSQ înainte de pornire și apoi periodic.

• Când protecția este deschisă, utilajul trebuie să se oprească imediat. Când protecția este deschisă, utilajul nu trebuie să poată porni.

Avertizări

• Balamaua cu întrerupător de siguranță încorporat nu trebuie utilizată în medii cu schimbări frecvente de temperatură care pot provoca condens, în prezența gazelor explozive sau inflamabile.

• Balamaua cu întrerupător de siguranță încorporat trebuie să fie protejată mereu cu o siguranță adecvată (a se vedea tabelul).

• Alegerea și utilizarea balamalei cu întrerupător de siguranță încorporat este responsabilitatea clientului, care va verifica dacă aplicația relevantă este conformă cu reglementările de siguranță în vigoare în condițiile actuale de funcționare.

• Utilizarea balamalelor CFSQ implică întotdeauna o cunoaștere completă și respectarea reglementărilor de siguranță în vigoare, inclusiv standardele EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119 și EN ISO 12100.

• Balamaua trebuie să fie întotdeauna asamblată și conectată de către operatori calificați, care trebuie să verifice în mod regulat funcționarea perfectă a balamalei.









* Un ciclu de operațiuni este echivalentul unei închideri și unei deschideri, conform cerințelor standardului EN60947-5-1.

Accesorii la cerere

FC.M12x1: extensii cu conector axial feminin M12 cu 4 poli.

Variante speciale la cerere

Unghiul de operare al balamalei altfel decât de la 0° la 180°, la fiecare 15°, unde cadrul/ușa sistemului necesită o execuție specială.

Instrucțiuni de asamblare

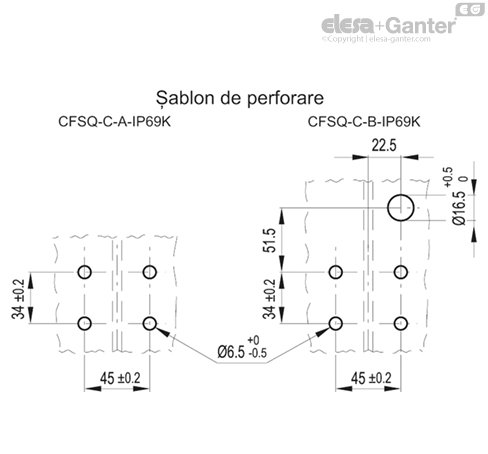

• Montați corpul balamalei cu întrerupătorul încorporat pe partea fixă (cadru), iar celălalt corp pe ușă. Distanța dintre axa pinului balamalei și ușă trebuie să fie de cel puțin 5 mm (a se vedea fig. 3).

• Lăsați un joc minim între găurile din pereții pentru montaj și diametrul șuruburilor de reglare (Max 0,5 mm). Cuplul de strângere sugerat nu trebuie depășit: 5 Nm.

• Balamaua nu trebuie să fie utilizată ca tampon de capăt de cursă mecanică nici pentru deschiderea maximă a ușii, nici pentru închiderea ei. În acest scop, vă recomandăm să folosiți opritori mecanici externi pentru a împiedica ușa să se deschidă complet pe corpul balamalei asamblat pe cadru sau să depășească unghiul în care cele două suprafețe interconectate se află în același plan.

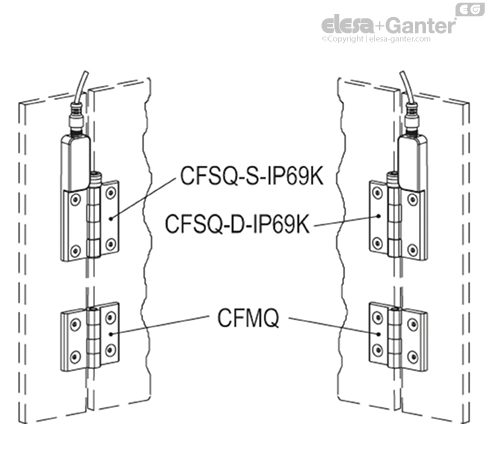

• Balamaua CFSQ trebuie să fie asamblată întotdeauna cu cel puțin o balama complementară CFMQ (CFMQ.60-45-SH-6 cod 425812). În cazul deschiderii orizontale a ușii sau pentru o greutate limitată, este posibilă utilizarea unei singure balamale.

• Cablurile de conectare trebuie să fie întotdeauna protejate împotriva deteriorărilor mecanice.





Cabluri

• Cablu cu conector M12x1 utilizând următoarea schemă de circuite.

• Contact normal închis NC: pentru aplicații de siguranță, conform standardului IEC EN 60947-5-1, doar contactul NC (pentru rupere) trebuie utilizat lăsând contactul NO neutilizat.

• Contact normal deschis NO: contactul normal deschis poate fi utilizat doar dacă balamaua este utilizată ca indicator de stare (semnalizare) în acest caz poate fi utilizat și contactul NC simultan, întotdeauna, ca indicator de stare (semnalizare).
