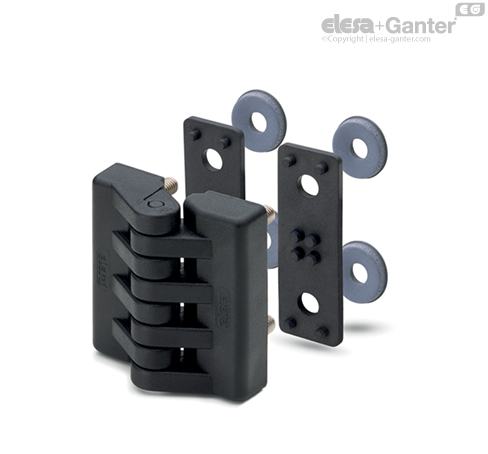

Specificații principale
Material
Tehnopolimer pe bază de poliamidă (PA) cu rezistență ridicată, culoare neagră, finisaj mat.
Ax rotativ
Tehnopolimer pe bază de rășină acetală (POM), de culoare neagră.
Inele de etanșare
NBR 70 Shore cauciuc sintetic, culoare neagră, furnizate neasamblate.
Șaibe de etanșare
A2 oțel inoxidabil cu inel de etanșare din EPDM vulcanizat, furnizate neasamblate.
Execuții standard
- CFAX-B-IP: bosaje din alamă nichelată, cu gaură filetată.
- CFAX-p-IP: știfturi filetate din oțel nichelat.
Informații generale
Unghi de rotire (valoare aproximativă)
Max 215° (-35° și +180°; 0°este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
Caracteristici
Balamalele CFAX-IP permit etanșarea cu un grad de protecție de până la IP69K.
Gradul de protecție se menține în ambele direcții: din exteriorul protecției spre interior și invers.
| Teste de rezistență | Stres axial | Stres radial | Stres în unghi de 90° |
 |  |  |
| Descriere | Sarcină maximă de lucru
Ea [N] | Sarcină la rupere
Ra [N] | Sarcină maximă de lucru
Er [N] | Sarcină la rupere
Rr [N] | Sarcină maximă de lucru
E90 [N] | Sarcină la rupere
R90 [N] |
| CFAX.49-B-M5-IP | 400 | 2400 | 440 | 2760 | 170 | 1320 |
| CFAX.49-p-M5x14-IP | 370 | 3070 | 360 | 2400 | 200 | 900 |
Instrucțiuni de utilizare

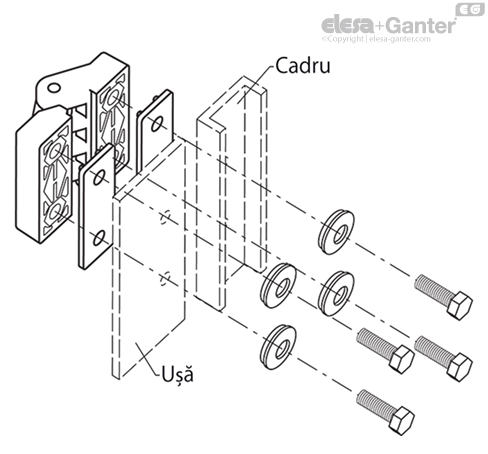

Instrucțiuni de asamblare
- Montați inelele de etanșare dreptunghiulare în spatele balamalei.
- Instalați balamaua pe partea exterioară a ușii.
- Aliniați șaibele de etanșare cu găurile de fixare, cu inelul de etanșare cu fața spre ușă.
- Blocați balamaua cu un șurub de lungimea necesară în funcție de grosimea ușii (CFAX-B-IP) sau cu o piuliță (CFAX-p-IP).
