GN 7237-R Balamale cu articulații multiple Piesă unghiulară de fixare dreapta

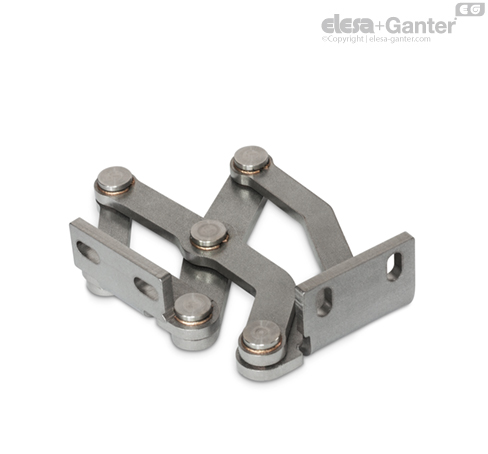

Balamalele cu articulații multiple din oțel inoxidabil GN 7237 sunt instalate pe interiorul clapetelor, trapelor și ușilor pentru a economisi spațiu și pentru a asigura protecția împotriva vandalismului. Balamalele au un unghi maxim de deschidere de 180°, ceea ce oferă accesibilitate optimă și evită blocarea căilor de evacuare prin uși deschise, de exemplu.

Utilizarea acestui tip de balama lasă carcasa exterioară fără accesorii care nu se potrivesc cu designul sau care ar trebui să fie evitată în întregime în interesul curățării rapide și ușoare.

În general, balamalele cu articulații multiple din oțel inoxidabil sunt utilizate în perechi, ceea ce înseamnă că un tip L și un tip R sunt utilizate pentru fiecare deschidere. Pentru sarcini mai mari, de exemplu, de la clapete sau trape mari, acestea pot fi suplimentate cu balamale suplimentare de orice tip.

Balamalele cu articulații multiple din oțel inoxidabil pot fi instalate pe carcasă în gaurile alungite ale piesei unghiulare de fixare orientate fie perpendicular, fie paralel cu axa balamalei. Acest lucru are ca rezultat cele două caracteristici pivot descrise.

Balamalele cu articulații multiple pot fi reglate în trei planuri în timpul instalării. De exemplu, acest lucru permite reglarea toleranțelor sau stabilirea forțelor de compresie necesare pentru garnituri. Două planuri pot fi reglate prin fante paralele sau perpendiculare în piesele unghiului de fixare. În al treilea plan, corecțiile de poziție pot fi făcute utilizând plăcile distanțier din oțel inoxidabil GN 2370 .

Plăci din oțel inoxidabil cu găuri filetate GN 2372  precum și lamele din oțel inoxidabil cu știfturi filetate GN 2376 sunt, de asemenea, disponibile pentru fixarea balamalelor. Acestea din urmă pot fi sudate sau introduse prin perete, din exterior, și fixate în poziție. Toate accesoriile sunt concepute pentru a fi utilizate cu ambele piese unghiulare de fixare.

Clapele, trapele și ușile pot fi încastrate, îndreptate sau înclinate. Grosimile maxime ale pereților și dimensiunile coturilor pentru construcțiile din tablă metalică date mai jos provin de la tipul de instalație respectiv.

1. Fixând piesele unghiulare montate pe carcasă în găurile alungite perpendiculare pe axa balamalei:

2. Fixând piesele unghiulare montate pe carcasă în găurile alungite paralele cu axa balamalei:

Variantele de proiectare prezentate reprezintă condiții standard de instalare. În cazul în care poziția de instalare a balamalei este modificată sau una dintre cele două dimensiuni ale grosimii peretelui este mai mică decât s sau b, dimensiunile maxime realizabile se modifică independent una de cealaltă. Acest lucru face posibil, în unele cazuri, lucrul cu dimensiuni mai mari ale peretelui decât cele specificate, cu aceeași dimensiune a balamalei. Prin urmare, se recomandă o verificare simplă a proiectării prin intermediul CAD sau un montaj de test.

Sarcina maximă a balamalei cu articulații multiple specificată mai jos se aplică în cazurile de utilizare standard și servește orientării în cazul aplicațiilor diferite. Forțele rezultate conduc la o ușoară deformare elastică, care poate fi compensată prin intermediul opțiunilor de reglare, dacă este necesar.

Informațiile din instrucțiunile de utilizare trebuie respectate în timpul instalării, punerii în funcțiune și utilizării. Acestea sunt anexate produsului sau sunt furnizate digital pe pagina produsului la elesa-ganter.ro.
