Specificații principale
Material
Tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94 V0, de culoare neagră, finisaj mat.
Ax rotativ
Tehnopolimer pe bază de poliamidă ranforsată cu fibre de sticlă (PA) autolubrifiant, de culoare neagră.
Execuții standard
- CFM-PCN-AE-V0-SH: găuri de trecere pentru șuruburi cu cap înecat.

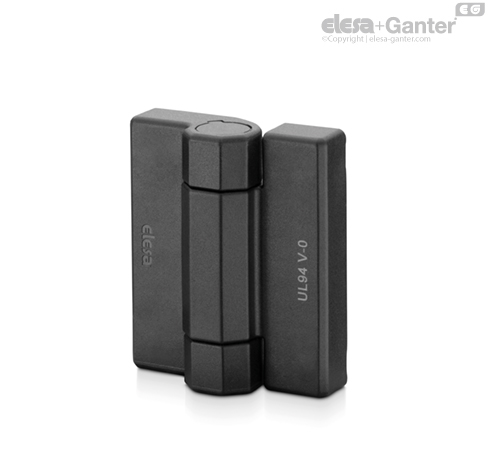

- CFM-PCN-AE-V0-B: bucșe din alamă cu gaură înfundată filetată.
Unghi de rotire (valoare aproximativă)

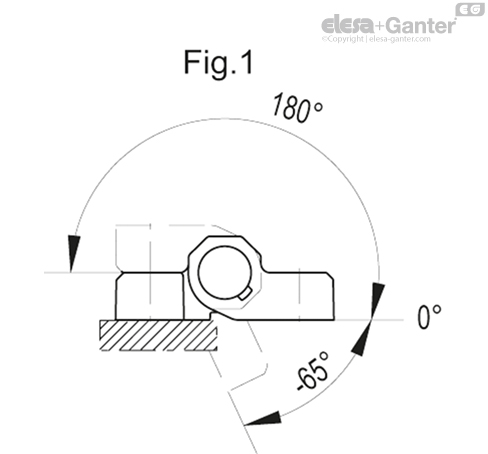

Max 245° (-65° și +180° fiind 0° condiția în care cele două suprafețe interconectate se află pe același plan), a se vedea Fig.1.
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
Informații generale
Caracteristici și aplicații
Dimensiunea compactă face produsul ușor de instalat.
Balamaua CFM-PCN-AE-V0 poate fi combinată cu balamaua cu cablu electric integrat CFM-PC.
| Teste de rezistență | Stres axial | Stres radial | Stres în unghi de 90° |
 |  |  |
| Descriere | Sarcină maximă de lucru Ea [N] | Sarcină la rupere Ra [N] | Sarcină maximă de lucru Er [N] | Sarcină la rupere Rr [N] | Sarcină maximă de lucru E90 [N] | Sarcină la rupere R90 [N] |
| CFM.PCN-AE-V0-SH | 700 | 1400 | 700 | 2200 | 700 | 2500 |
| CFM.PCN-AE-V0-B | 1000 | 1700 | 900 | 2100 | 700 | 1200 |
