Cu cablu electric integrat, auto-stingere certificată cu tehnopolimer
Bucșe cu gaură filetată, cablu de ieșire superior 3,5/4m, de ieșire posterior cu conector 1,5/1m
Cu cablu electric integrat, auto-stingere certificată cu tehnopolimer
Bucșe cu gaură filetată, cablu de ieșire superior 3,5/4m, de ieșire posterior cu conector 1,5/1m
Material
Tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94 V0, de culoare neagră, finisaj mat.
Ax rotativ
Tehnopolimer pe bază de poliamidă (PA) armat cu fibră de sticlă, caracteristici tribologice excelente, culoare neagră.

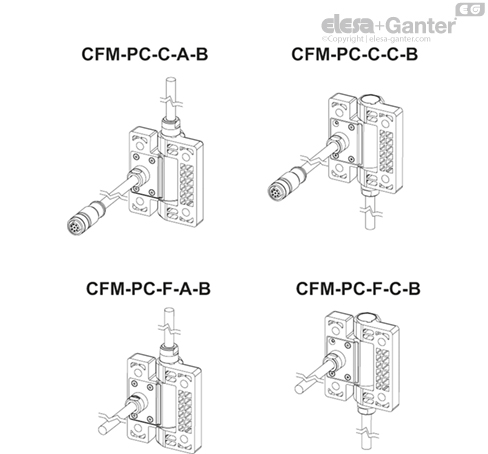

Execuții standard
Găuri de trecere pentru șuruburi cu cap înecat:
- CFM-PC-SH-C-A+B: Cablu cu 8 pini cu ieșire axială superioară, lungime 3,5 sau 4 m și cablu cu 8 pini cu conector mamă cu ieșire posterioară, lungime 1,5 sau 1 m.
- CFM-PC-SH-C-C+B: Cablu cu 8 pini cu ieșire axială inferioară, lungime 3,5 sau 4 m și cablu cu 8 pini cu conector mamă cu ieșire posterioară, lungime 1,5 sau 1 m.
- CFM-PC-SH-F-A+B: Cablu cu 8 pini cu ieșire axială superioară, lungime 3,5 m și cablu cu 8 pini cu ieșire posterioară, lungime 1,5 m.
- CFM-PC-SH-F-C+B: Cablu cu 8 pini cu ieșire axială inferioară, lungime 3,5 m și cablu cu 8 pini cu ieșire posterioară, lungime 1,5 m.
Bucșe din alamă nichelată cu gaură înfundată filetată:
- CFM-PC-B-C-A+B: Cablu cu 8 pini cu ieșire axială superioară, lungime 3,5 sau 4 m și cablu cu 8 pini cu conector mamă cu ieșire posterioară, lungime 1,5 sau 1 m.
- CFM-PC-B-C-C+B: Cablu cu 8 pini cu ieșire axială inferioară, lungime 3,5 sau 4 m și cablu cu 8 pini cu conector mamă cu ieșire posterioară, lungime 1,5 sau 1 m.
- CFM-PC-B-F-A+B: Cablu cu 8 pini cu ieșire axială superioară, lungime 3,5 m și cablu cu 8 pini cu ieșire posterioară, lungime 1,5 m.
- CFM-PC-B-F-C+B: Cablu cu 8 pini cu ieșire axială inferioară, lungime 3,5 m și cablu cu 8 pini cu ieșire posterioară, lungime 1,5 m.
Unghi de rotire (valoare aproximativă)

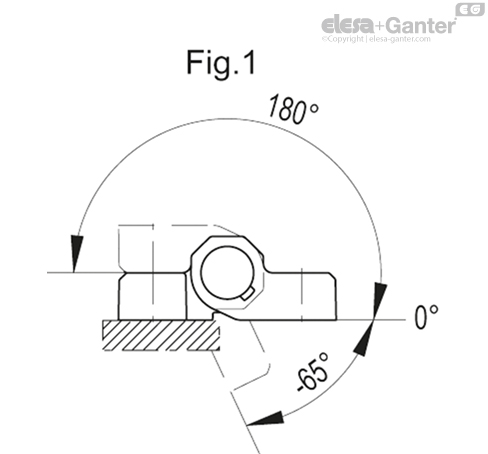

Max 245° (-65° și +180° fiind 0° condiția în care suprafețele interconectate se află pe același plan), a se vedea Fig.1.
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
Caracteristici și aplicații
- Balamaua CFM-PC integrează funcția unei balamale simple cu posibilitatea de a trece curent electric de la un toc la ușa atașată.
- Elimină prezența cablurilor expuse și inestetice și a punților „manșonului de cablu”.
- Protejează cablurile în timpul mișcării ușii sau structurii, asigurându-se că acestea nu se deteriorează sau nu se prind de niciun obstacol. Potrivite pentru echipamente de testare portabile sau de laborator care sunt mutate frecvent.
- Dimensiunea compactă, diferitele opțiuni de montaj și de ieșire a cablului fac ca acest produs să fie ușor de instalat.
- Cablul cu 8 pini permite utilizatorului să interacționeze cu diverse dispozitive, cum ar fi punctele de lumină, încuietorile electrice și orice mânere cu întrerupător electric.

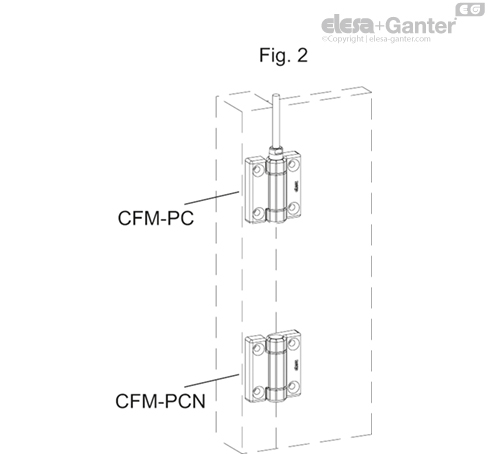

- Balamaua CFM-PC poate fi combinată cu una sau mai multe balamale complementare CFM-PCN (a se vedea Fig. 2) sau mânere cu întrerupător electric EBR-SWM, EBR-SWB și M.2000-SWM. În cazul deschiderii orizontale a ușii sau pentru o greutate limitată, este posibilă utilizarea unei singure balamale.
- Raza minimă de îndoire a cablurilor externe 30 mm.
| Teste de rezistență | Stres axial | Stres radial | Stres în unghi de 90° | |||
| Descriere | Sarcină maximă de lucru Ea [N] | Sarcină la rupere Ra [N] | Sarcină maximă de lucru Er [N] | Sarcină la rupere Rr [N] | Sarcină maximă de lucru E90 [N] | Sarcină la rupere R90 [N] |
| CFM.PC-SH | 700 | 1200 | 700 | 2200 | 800 | 2300 |
| CFM.PC-B | 700 | 1600 | 800 | 2400 | 800 | 1300 |
| Caracteristici electrice | ||
|---|---|---|
| Tip cablu | Tip conector | |
| Diametru exterior | 7.2 mm | 7.2 mm |
| Secțiune transversală conductori | 8xAWG22 | 8xAWG22 |
| Tensiune maximă aplicabilă | 400 V | 30 V |
| Curentul maxim | 4 A | 2 A |
| Inel de blocare | - | INOX AISI 316 |
| Manta | PVC | PVC |
| UL Style | cRUus AWM STYLE 2587 | |
Variante speciale la cerere
Cabluri de diferite lungimi.
Instrucțiuni de asamblare

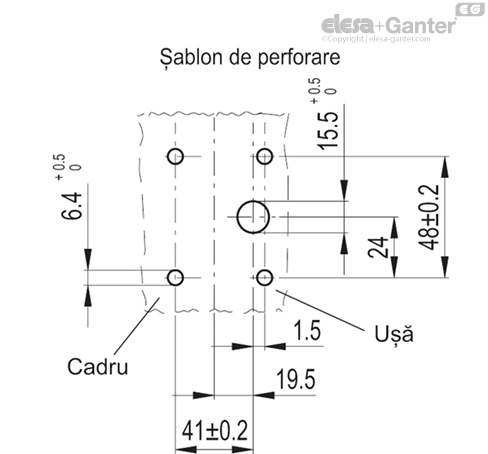

- Faceți găuri în cadru și ușă ca șablon de găurire.
- Partea balamalei cu ieșirea cablului din spate trebuie instalată pe ușă.
- Balamaua nu trebuie utilizată ca și cursă finală mecanică nici pentru deschiderea maximă a ușii, nici pentru ușa închisă. Din acest motiv, este necesar să se creeze opritoare mecanice speciale care limitează mișcarea ușii.
- Cablurile de conectare trebuie să fie întotdeauna protejate împotriva deteriorărilor mecanice.
