Specificații principale
Material
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Ax
Oțel inoxidabil AISI 303.
Arc
Arc din oțel inoxidabil.
Execuții standard
- CFNR-B: bosaje din alamă nichelată, cu gaură filetată.
- CFNR-p: știfturi filetate din oțel nichelat.
- CFNR-B-p: butuci din alamă nichelată cu gaură filetată (montare pe partea tocului) sau știfturi filetate din oțel nichelat (montare pe partea ușii).
- CFNR-p-B: știfturi filetate din oțel nichelat (montare pe partea tocului) sau butuci din alamă nichelată cu gaură filetată (montare pe partea ușii).

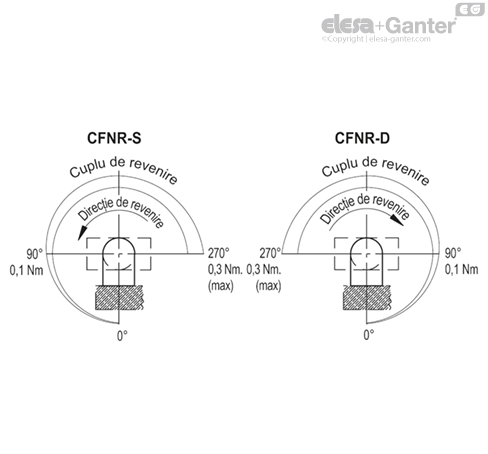

Sufix pentru a indica funcționalitatea necesară (revenire la închidere sau deschidere în funcție de tipul de arc și poziționarea balamalei, a se vedea fig. 1):
Informații generale
Caracteristici
Balamaua CFNR are un sistem cu arc încorporat (brevet Elesa) pentru revenirea automată a ușii la închidere sau deschidere.
Un pin este fixat în corpul balamalei care ține un arc în poziție cu un cuplu de revenire de închidere sau de deschidere maxim de 0,30 Nm la 270°.
Torsiunea variază progresiv odată cu unghiul de deschidere/închidere al balamalei.
La testele de rezistență la tensiune specifice, arcul de revenire a depășit 15.000 de cicluri, menținând simultan aceeași valoare a cuplului nemodificat.
Greutatea maximă a ușii cu două balamale instalate care permite revenirea arcului este de 5 kg. Această valoare este orientativă, deoarece este rezultatul testelor efectuate pe o structură de laborator care măsoară aproximativ 0,7 m x 0,7 m.
Se recomandă să verificați întotdeauna funcționarea corectă pentru scopul prevăzut.
Acestea pot fi instalate pe ușile casetelor din tablă pliată.
| Teste de rezistență |
| Stres axial | Stres radial |
 |  |  |  |
| Planuri paralele | Planuri perpendiculare | Planuri paralele | Planuri perpendiculare |
Sarcină maximă de lucru
Ea [N] | Sarcină maximă de lucru
Er [N] |
| 600 | 100 |
Deformarea balamalei la sarcini mai mari decât cele de funcționare indicate aici sunt de așa natură încât să modifice geometria balamalei în sine, compromițând funcționarea acesteia.
Instrucțiuni de utilizare
Instrucțiuni de asamblare
În funcție de poziția tocului în ceea ce privește ușa și funcționalitatea dorită, selectați balamalele necesare pentru pozițiile A și B, selectând sufixul corect.
- Instalați corpul balamalei cu pinul de rotație pe toc, pretensionând balamaua cu 90° înainte de blocarea corpului pe suprafață.
- Utilizați șuruburi pentru a fixa ușa la al doilea corp al balamalei.
| Poziția tocului | Funcția dorită | Poziționarea balamalelor |
| Poziția A | Poziția B |

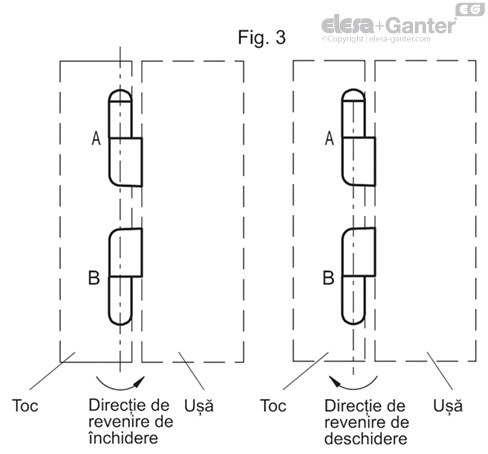

| În stânga ușii (Fig. 3) | Revenirea arcului de închidere | CFNR-D-030 | CFNR-S-030 |
| Revenirea arcului de deschidere | CFNR-S-030 | CFNR-D-030 |

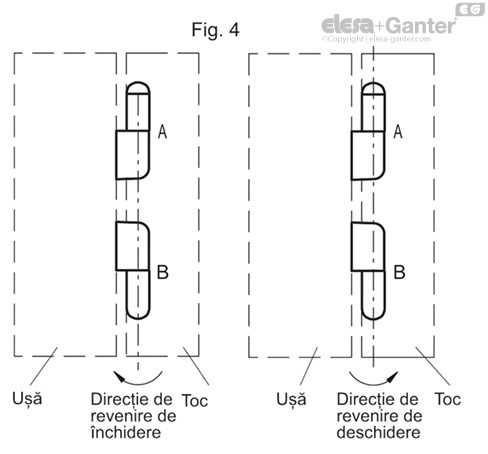

| În dreapta ușii (Fig.4) | Revenirea arcului de închidere | CFNR-S-030 | CFNR-D-030 |
| Revenirea arcului de deschidere | CFNR-D-030 | CFNR-S-030 |
Accesorii
Accesorii

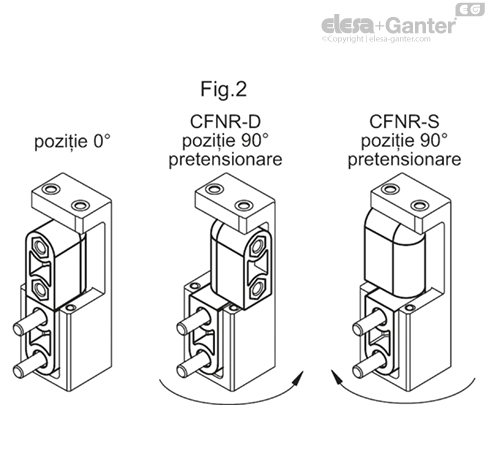

Pentru a facilita operațiunea de pretensionare de 90° a balamalei și a ansamblului acesteia pe ușă, e posibilă utilizarea uneltei MT-CFNR (a se vedea Fig.2), care ține balamaua în poziția pretensionată în timpul instalării.
