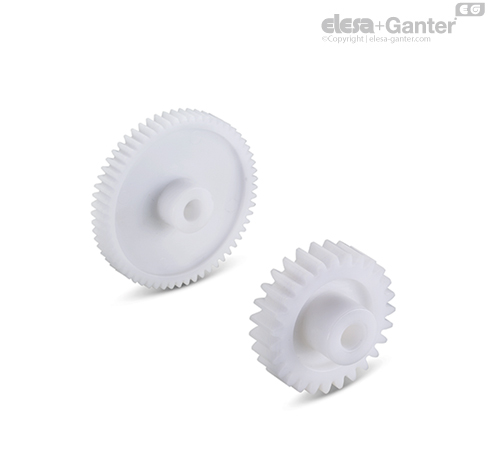

ZCP-1.0 Roți dințate cilindrice Modul 1.0

Caracteristici

Cuplurile indicate în tabele sunt pentru turații între 0 și 150 rpm. Valorile cuplului pot varia în funcție de lubrifiere, temperatură, cuplarea cu diferite materiale și orele de funcționare continuă.

Proprietățile glisante excelente, coeficientul redus de frecare și rezistența ridicată la uzură fac acest produs potrivit pentru viteze de rotație ridicate (peste 1.000 rpm) chiar în lipsa lubrifierii.

Tehnopolimerul pe bază de rășină acetalică face produsul potrivit pentru utilizarea în sectoarele alimentare, în medii umede și garantează o rezistență ridicată la agenți chimici, inclusiv mulți solvenți.

Date tehnice

A se vedea: Elemente de transmisie.

Variante speciale la cerere

• Butuc cu șurub de strângere filetat

• Butuc cu gaură și canelură în conformitate cu UNI 6604

Montaj

Pentru a interconecta cele două roți dințate cilindrice, trebuie luat în considerare un recul pozitiv.

Pentru modulele 0,5 – 0,7 – 1,0 – 1,25 – 1,5 este recomandată toleranța (+0,03 +0,1). Pentru modulele 2,0 - 3,0 este recomandată toleranța (+0,08 +0,3).

Gaura alezată H10 permite montarea roții dințate pe ax. În cazul utilizării cu cupluri de torsiune redusă, nu este nevoie de gaură și canelură pentru cuplare, deoarece un șurub filetat este suficient. Nu este recomandat să măriți gaura cu mai mult de 2 mm în raport cu diametrul prezentat în tabele, pentru a evita apariția fisurilor în material.
