Specificații principale
Material

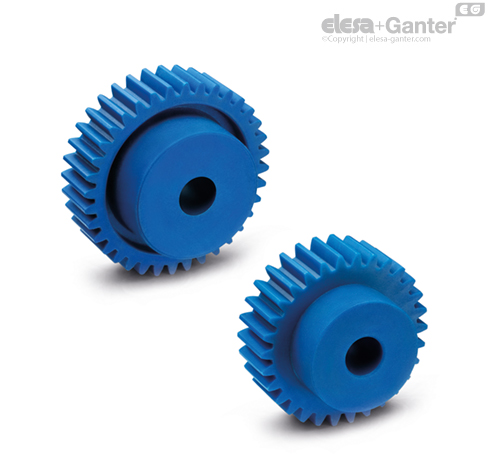

Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare albastră RAL 5005, finisaj mat.
Produs din materii prime conforme cu FDA (FDA CFR.21 și UE 10/2011).
Execuții standard
- ZCL-1.0-VD: modul 1.0, gaură de trecere
- ZCL-1.5-VD: modul 1.5, gaură de trecere
- ZCL-2.0-VD: modul 2.0, gaură de trecere
În tabel, dimensiunea „d” a orificiului reprezintă diametrul minim al orificiului care poate fi obținut prin prelucrare.
Informații generale
Caracteristici
Culoarea albastră RAL 5005 este ușor vizibilă în cazul contaminării accidentale a alimentelor.
Adecvate în special pentru aplicații în industria alimentară și farmaceutică.
Cuplurile indicate în tabele sunt pentru turații între 0 și 150 rpm. Valorile cuplului pot varia în funcție de lubrifiere, temperatură, cuplarea cu diferite materiale și orele de funcționare continuă.
Toleranță maximă la gaură de trecere simplă: IT 9.
Date tehnice
A se vedea: Elemente de transmisie.
Instrucțiuni de utilizare
Montaj
Pentru a asocia două roți dințate cilindrice, trebuie luat în considerare un joc pozitiv. Pentru modulele 1.0 - 1.5 - 0.03 se recomandă toleranța (+0.1 +2.0). Pentru modulele 0.08 - 0.3 se recomandă toleranța (+0.08 +0.3).
