Set electric pentru controlul nivelului fluidului
pentru HCK. indicatoare de nivel ulei
Cu conector tată DIN 43650, pentru aplicații cu temperaturi de până la 80 °C
pentru HCK. indicatoare de nivel ulei
Cu conector tată DIN 43650, pentru aplicații cu temperaturi de până la 80 °C
Specificații principale
Accesorii la cerereInformații generale
Instrucțiuni de utilizare
Specificații principale
Colier suport senzor
Din tehnopolimer pe bază de poliamidă (PA) neagră, etanș, cu un releu încorporat (releu Reed) cu două conductoare cablate la conector.
Acesta poate fi deplasat de-a lungul axei indicatorului și fixat în poziția dorită cu șurubul corespunzător (șurub de reglare din tehnopolimer).
Senzor electric
Prin NO și NC (starea inițială a senzorilor Reed) se înțelege condiția contactului electric atunci când rezervorul este plin și, prin urmare, flotorul este în poziția superioară (Fig.1).
- NC: circuitul electric se închide atunci când flotorul traversează senzorul în timpul fazei de umplere a rezervorului. În același mod, circuitul electric se deschide când flotorul trece prin el în timpul fazei de golire a rezervorului.
- NO: circuitul electric se deschide atunci când flotorul traversează senzorul în timpul fazei de umplere a rezervorului. În același mod, circuitul electric se închide când flotorul trece prin el în timpul fazei de golire a rezervorului.
Flotor
Tehnopolimer pe bază de polipropilenă (PP), limită maximă de temperatură de 80° C sau tehnopolimer pe bază de poliamidă (PA), limită maximă de temperatură de 120 ° C, compatibilitate chimică maximă, culoare neagră.
Flotorul încorporează un element magnetic pentru a activa contactul electric. Contactul electric se activează când flotorul atinge nivelul de intervenție setat de utilizator, prin poziționarea corespunzătoare a suportului senzorului de-a lungul axei indicatorului.
Presiune max. de funcționare 2 bar (funcționare cu ulei)
Distanțier
Din tehnopolimer pe bază de poliamidă (PA). Esențiale în cazurile în care rezervorul este realizat din material feromagnetic pentru a preveni interacțiunea dintre magnet și masa metalică a rezervorului.
Conector tată
- Conector DIN 43650 din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), culoare neagră.
- Conector cu 4 poli M12x1, cu filet din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94-V0, de culoare neagră, finisaj mat.
Pentru o asamblare corectă, consultați Avertizări.
Conector mamă (DIN 43650 C)
Cu garnitură de etanșare a cablului încorporată și suport de contact. Ieșirea frontală sau axială (înaltă sau scăzută) care asigură protecția împotriva stropilor de apă (clasa de protecție IP 65 conform tabelului EN 60529) poate fi crescută în timpul instalării cu precauțiile corespunzătoare.
inel de etanșare din cauciuc sintetic NBR.
Set

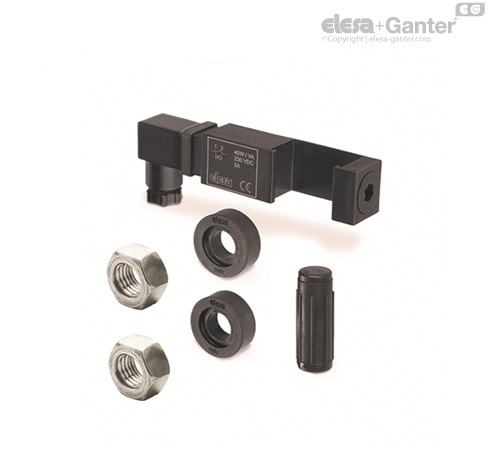

Setul include unul sau două coliere suport senzor, un flotor, 4 garnituri inelare (2 FKM pentru HCK-GL și 2 NBR pentru HCK), două distanțiere și două piulițe din oțel inoxidabil M12 UNI 5589 AISI 316.
Este posibilă utilizarea mai multor seturi pentru a obține controlul electric la diferite niveluri, în limita înălțimii coloanei.
Execuții standard
Pentru aplicații cu temperaturi de până la 80°C: flotor pe bază de polipropilenă (PP).
- SLCK-NO: cu contact electric normal deschis.
- SLCK-NC: cu contact electric normal închis.
- SLCK-NO-NC: cu un contact electric normal deschis și un contact electric normal închis.
- SLCK-NC-NC: cu două contacte electrice normal închise.
- SLCK-NO-NO: cu două contacte electrice normal deschise.
Pentru aplicații cu temperaturi de până la 120°C: flotor pe bază de poliamidă (PA).
- SLCK-HT-NO: cu contactul electric normal deschis.
- SLCK-HT-NC: cu contact electric normal închis.
- SLCK-HT-NO-NC: cu un contact electric normal deschis și un contact electric normal închis.
- SLCK-HT-NC-NC: cu două contacte electrice normal închise.
- SLCK-HT-NO-NO: cu două contacte electrice normal deschise.
- KN: sufixul va fi adăugat pentru versiunile cu conector tată M12
| Senzor electric | Stare contact | |
|---|---|---|
| Rezervor plin | Rezervor gol | |
| SLCK-NO | NO | NC |
| SLCK-NC | NC | NO |
Informații generale
Caracteristici și performanțe
Prin aplicarea setului SLCK, indicatoarele de nivel cu coloană HCK. și HCK-GL furnizează un semnal electric atunci când nivelul fluidului atinge nivelul de intervenție prestabilit, pe lângă controlul vizual al nivelului. Controlul electric al nivelului poate fi aplicat pe toate versiunile de HCK., începând cu versiunea cu distanța între centrele găurilor de 127 mm, menținând întotdeauna vizibilitatea nivelului de fluid chiar și din poziții laterale.
In poziția cea mai înaltă, pentru ca, comutarea să aibă loc corect, suportul senzorului trebuie poziționat la cel puțin 45 mm sub axa șurubului de înălțime (Fig.2).
În poziția cea mai joasă, nivelul fluidului care determină comutarea circuitului electric este de aproximativ 55 mm deasupra axului șurubului inferior al alimentării cu lichid (date referitoare la tipul de ulei mineral CB68, conform ISO 3498, temperatura 23°C) (Fig. 2).
Suportul senzorului este amplasat în partea stângă în raport cu axa indicatorului. Cu toate acestea, dacă este necesar, poate fi montat și în partea dreaptă. Conectorul poate fi rotit cu 90° în patru poziții în timpul poziționării cablului.
Pentru o asamblare corectă, consultați Avertizări.
În cazul utilizării unei extensii cu conector unghiular, direcția ieșirii cablului este arătată în Fig.3.
Instrucțiuni de utilizare
Instrucțiuni de asamblare a setului
- Îndepărtați terminalul de fixare a indicatorului (Fig. 4).
- Introduceți suportul senzorului în suport (Fig.5).
- Introduceți flotorul cu cuvântul "sus" sau capătul sferic orientat în sus și realocați terminalul de fixare în poziție (Fig. 6). Flotorul trebuie să treacă prin poziția senzorilor pentru inițializarea corectă.
- Blocați suportul în poziția dorită cu șurubul de strângere (Fig. 7).
- Montați indicatorul pe rezervor folosind distanțierele incluse la livrare (necesar dacă rezervorul este fabricat din material feromagnetic pentru a evita interacțiunile dintre magnet și masa metalică) (Fig.8).
- Dacă pereții rezervorului sunt subțiri și, prin urmare, nu este posibil să existe găuri filetate, utilizați piulițele furnizate (grosimea maximă a ușii = 2 mm) (Fig. 9).
- Montați conectorul bipolar după ce l-ați cablat (ieșire DIN 43650 C) (Fig. 10).
Instrucțiuni de asamblare a conectorului cu doi pini
- Scoateți conectorul din suportul suportului senzorului deșurubând șurubul axial, scoateți suportul de contact și deșurubați presetupa, după cum este necesar.
- Introduceți cablul în conector și conectați firele la bornele suportului de contact.
- Asamblați prin apăsarea suportului de contact în conector (suportul de contact poate fi rotit cu 90° în patru poziții pentru a avea o orientare diferită a conectorului).
- Înșurubați din nou conectorul la suportul senzorului cu ajutorul șurubului de reglare axială și apoi strângeți presetupa.
| Caracteristici electrice ale senzorului de nivel | |
|---|---|
| Alimentare cu curent electric | AC/DC |
| Contacte electrice | NO normal deschis |
| NC normal închis | |
| Tensiune maximă aplicabilă | DIN 230 Vdc / Vac |
| KN max 30 Vdc / Vac | |
| Interval de tensiune (tip KN) | <30 Vac, <30 Vdc |
| Curent maxim (CC CA) | 2 A |
| Putere maximă comutabilă | 40 W / VA |
| Manșon de cablu (execuție cu conector DIN) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) |
| Secțiune transversală conductori (execuție cu conector DIN) | Max. 1.5 mm2 |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | |
