Specificații principale
Corp
Alamă.
Prismă
Polisulfonă.
Inel de etanșare
NBR.
Execuții standard
- HSO: senzor cu conector DIN 43650 din tehnopolimer pe bază de poliamidă (PA), culoare neagră, cu manșon de cablu încorporat și suport de contact. Clasa de protecție IP65 conform tabelului EN 60529.

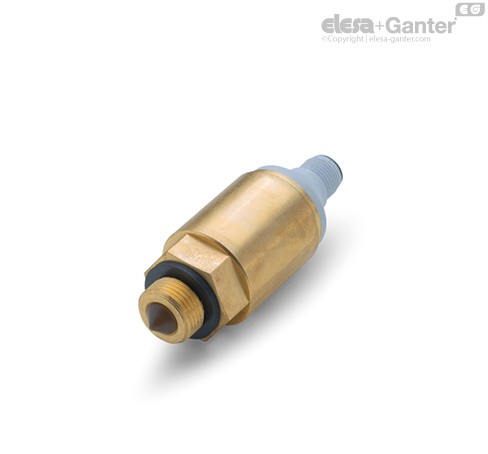

- HSO-KN: senzor cu conector M12x1, 4 pini cu filet din tehnopolimer pe bază de poliamidă (PA), culoare neagră, finisaj mat. Clasa de protecție IP67.
Pentru o asamblare corectă, consultați Avertizări.
Temperatura de funcționare a fluidului (nu este înghețat)
-30 / +110°C.
Temperatura mediului ambiant
-30 / +55°C.
Presiune maximă de lucru
100 bar
Informații generale
Caracteristici și aplicații
Potrivit pentru detectarea lichidelor translucide chiar și în rezervoare mici.
Senzorul optic introdus în interiorul corpului metalic include o prismă cu o diodă cu infraroșu și un dispozitiv detector.
Instrucțiuni de utilizare
Instrucțiuni de asamblare a conectorului
- Scoateți conectorul din senzor deșurubând șurubul de reglare de pe conector, scoateți suporturile de contact și slăbiți manșonul de cablu.
- Introduceți cablul în conector (conector standard) și conectați firele la cleme, așa cum este indicat în instrucțiunile de cablare.
- Asamblați prin apăsarea suportului contactului în conector în poziția dorită.
- Înșurubați conectorul la senzor și apoi strângeți manșonul de cablu.
| Caracteristici electrice |
| Descriere | Caracteristici |
| Alimentare cu curent electric | 15 – 35 Vcc |
| Curent absorbit de circuitul intern | 10 mA |
| Încărcare max. | 100 mA |
| Ieșire electrică | Push - Pull (împinge - trage) |
Caracteristici mecanice și electrice
Funcționare și întreținere
În absența contactului cu lichidul, raza infraroșu este reflectată în întregime de prismă către receptor; cu toate acestea, atunci când senzorul este udat de lichid, indicele de refracție al prismei se modifică și o parte din raza infraroșu este dispersată în lichidul însuși, determinând comutarea ieșirii (Fig. 1).
Cantitatea de lumină reflectată se traduce într-o măsurare a nivelului din interiorul rezervorului.
Se recomandă verificarea periodică a stării lentilei senzorului optic și, dacă este necesar, efectuați curățarea utilizând lichide necorozive.
Avertizări
- Nivel minim detectabil de lichid: 10 cm.
- Senzorul poate fi montat atât pe verticală, cât și pe orizontală (Fig. 1).
- La montajul pe verticală există posibilitatea de distorsiune în detectarea nivelului datorită prezenței picăturilor rămase pe suprafața prismei.
