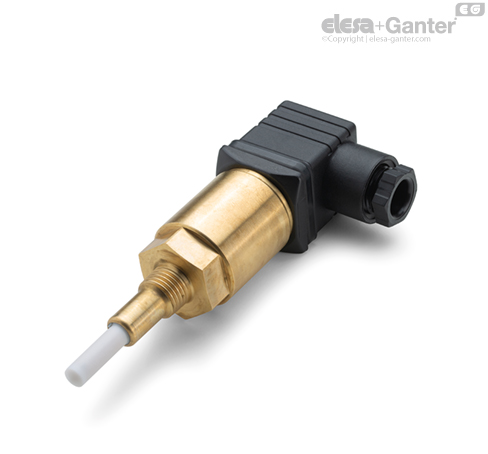

HSC-O-D Senzor capacitiv de nivel Pentru lichide neconductoare și conector DIN 43650, NPN dezactivat

Caracteristici și aplicații

Potrivit pentru detectarea lichidelor conductoare, cum ar fi apa și a lichidelor neconductoare, cum ar fi uleiul/motorina.

Întârzierea de activare a senzorului, egală cu 4 secunde, reprezintă timpul scurs între detectarea nivelului din interiorul rezervorului și trimiterea semnalului către PLC.

Diferențialul necesar pentru calibrarea histerezisului semnalului de ieșire se calculează pornind de la punctul de intervenție (l1) și reprezintă punctul virtual de intervenție obținut prin adăugarea valorii diferențialului la valoarea l1.

Senzorul poate fi montat atât pe verticală, cât și pe orizontală.

Variante speciale la cerere

• Corp din oțel inoxidabil AISI 316.

• Lungime sondă 90 mm.

• Opțiunea de a avea presetarea întârzierii de activare între 1 și 10 sec.

• Opțiunea de a avea o presetare diferențială de calibrare între 0 și 5 mm.

• Filete exterioare gaz cilindric UNI 228/1 sau gaz conic UNI 7/1.

Instrucțiuni de asamblare a conectorului

• Scoateți conectorul din senzor deșurubând șurubul de reglare de pe conector, scoateți suporturile de contact și slăbiți manșonul de cablu.

• Introduceți cablul în conector (conector standard) și conectați firele la cleme, așa cum este indicat în instrucțiunile de cablare.

• Asamblați prin apăsarea suportului contactului în conector în poziția dorită.

• Înșurubați conectorul la senzor și apoi strângeți manșonul de cablu.





Funcționare și întreținere

Măsurarea nivelului se bazează pe variația capacității electrice din interiorul rezervorului; sonda de nivel și peretele metalic creează un fel de condensator a cărui capacitate electrică variază în funcție de cantitatea de lichid conținută în rezervor.

Pe măsură ce nivelul din interiorul rezervorului crește, capacitatea electrică a sondei crește în mod corespunzător.

De exemplu, un rezervor gol are o capacitate electrică mai mică, în timp ce un rezervor plin are una mai mare.

Senzorul poate fi montat atât pe verticală, cât și pe orizontală (Fig. 1).

Se recomandă verificarea periodică a stării electrodului și a învelișului acestuia și, dacă este necesar, efectuați curățarea utilizând lichide necorozive.

Avertizări

Pentru ambele soluții de instalare, orizontală pe partea laterală a rezervorului sau verticală, este necesar să se evite instalarea senzorului pe tuburile conectoare, unde vaporii s-ar putea condensa sau ar putea rămâne reziduuri care ar putea afecta detectarea.
