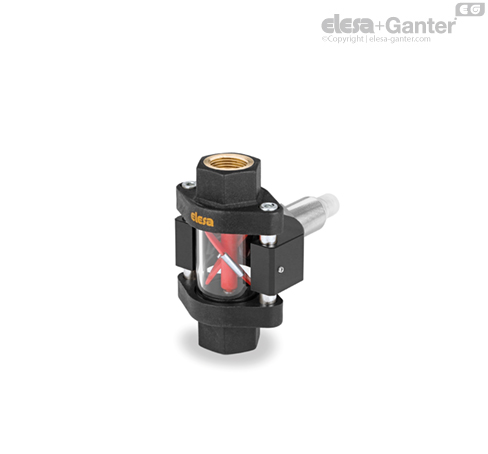

Specificații principale
Capete și suport senzor
Tehnopolimer pe bază de polipropilenă (PP), culoare neagră, finisaj mat.
Axă și elice rotor
Tehnopolimer pe bază de polipropilenă (PP), de culoare roșie. Cleme de activare a senzorului din oțel inoxidabil AISI 304.
Fereastră tubulară
Sticlă borosilicată, de înaltă rezistență, potrivită și pentru utilizarea cu soluții pe bază de glicol.
Senzor
Senzor inductiv din alamă nichelată
Bară de legătură
Oțel inoxidabil AISI 316L.
Inele de etanșare
Cauciuc sintetic NBR.
Execuții standard
Inserție de alamă cu filet cilindric gaz conform uni ISO 228/1.
Temperatura maximă de lucru continuă
100° C.
| Senzor | Inductiv |
| Alimentare cu curent electric | 10 – 30 Vcc |
| Intrare | 10 mA |
| Încărcare max. | 200 mA |
| Protecție la scurtcircuit | Da |
| Protecție la polaritate inversă | Da |
| Ieșire | PNP |
| Conector | M12x1 – 4 poli |
| Clasa de protecție | IP67 |
Informații generale
Caracteristici și aplicații
Indicatorul poate fi montat în orice poziție.
În cazul montării pe tuburi rigide, se recomandă amplasarea indicatorului perfect aliniat cu tuburile.
Indicatorul funcționează cu fluxuri de lichid bidirecționale cu o vâscozitate mai mică de 30cSt.
Pentru a permite rotirea elicei, este necesar un debit minim în funcție de tipul de fluid și vâscozitatea acestuia.
La trecerea debitului minim, rotorul începe să se rotească cu o viteză proporțională cu debitul fluidului.
Senzorul inductiv, complet separat de zona de trecere a lichidului, citește trecerea celor două cleme metalice montate pe rotor, asigurând o variație de frecvență care poate fi transformată într-o citire a debitului prin conectarea la un PLC.
Instrucțiuni de asamblare
Pentru a asigura funcționarea corectă a rotorului, este necesar să spălați și să purjați circuitul înainte de a monta indicatorul, pentru a elimina orice particule iar indicatorul sa funcționeze cu lichid curat.
Deoarece prezența bulelor de aer în fluid poate duce la erori de măsurare, se recomandă montarea indicatorului înainte de supape și / sau alte componente care ar putea crea cavitație.

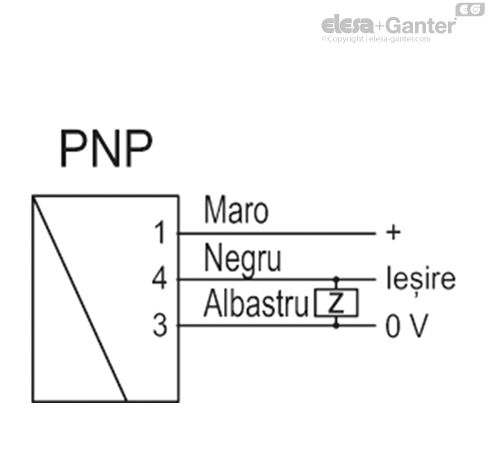

Caracteristici electrice
Interval de măsurare

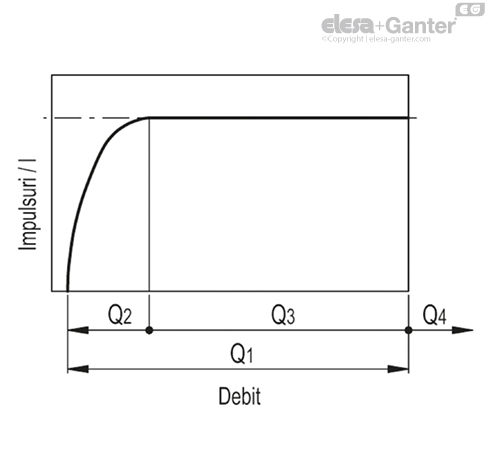

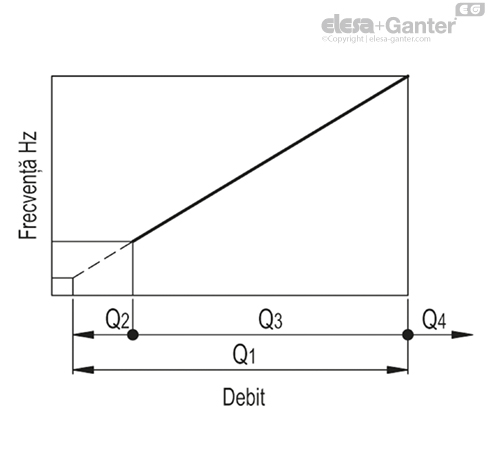

Intervalul total de măsurare Q1 indică intervalul dintre valoarea minimă și cea maximă a debitului în care senzorul oferă o citire.
În domeniul de măsurare neliniar Q2 senzorul inductiv furnizează un semnal care nu poate fi considerat precis, deoarece rotația rotorului nu este constantă.
În intervalul de măsurare liniară Q3, impulsurile asigură măsurarea cu o precizie de ± 3%.

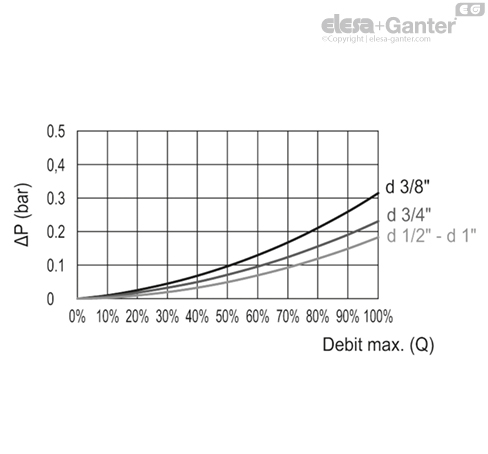

Atât uzura rotorului, cât și pierderea de presiune cresc pentru debitele Q4 mai mari decât valoarea maximă.
Impulsurile pe litru prezentate în tabel reprezintă valori măsurate cu apă la 20°C și se referă la valori medii testate cu diferiți senzori pentru a obține o valoare de măsurare mai precisă. Comparativ cu valoarea măsurată cu apă, funcția de frecvență de curgere liniară poate varia cu ± 10% în funcție de densitatea lichidului utilizat sau de temperatura acestuia.
Prin urmare, se recomandă o calibrare specifică pentru fiecare tip de lichid utilizat. Repetabilitatea măsurătorii este de ± 3%, raportat la frecvența pe întreaga scală.
