HCV-E-SW-LD
HCV-E-LD

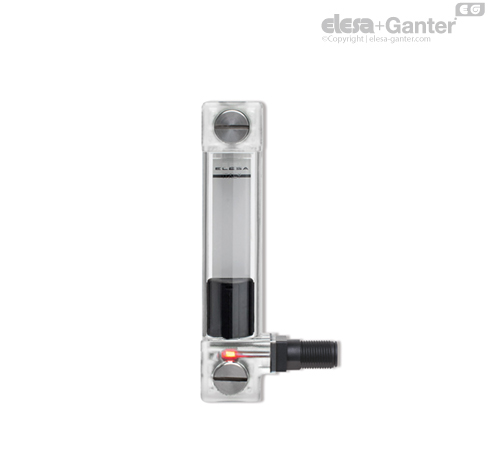

Indicatoare electrice de nivel cu LED
cu senzor electric de nivel MIN, tehnopolimer transparent
cu contact electric inversor
cu senzor electric de nivel MIN, tehnopolimer transparent
cu contact electric inversor
Specificații principale
Specificații principale
Material
Tehnopolimer transparent pe bază de poliamidă (PA-T). Foarte rezistent la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici.
Evitați contactul cu alcool sau detergenți care conțin alcool.
Șuruburi, piulițe și șaibe
Oțel zincat.
Inele de etanșare
În formă de treaptă pentru etanșarea pereților rezervorului și a părții inferioare a garniturii inelare din cauciuc sintetic NBR.
Rugozitatea sugerată a suprafeței de aplicare a inelului de etanșare Ra = 3 µm.
Flotor
Tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), de culoare neagră, cu un element magnetic încorporat pentru a activa contactul electric atunci când flotorul atinge pragul de contact indicat în desen (date referitoare la tipul de ulei mineral CB68, în conformitate cu ISO 3498, temperatura 23°C).
Plutirea este asigurată de fluidele cu densități mai mari de 800 kg/m3.
Colier cu conector tată
Perfect etanș, care încorporează releul Reed cu trei conductoare (SW) și LED-ul. Conector M12x1 cu 8 pini cu filet din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA) certificat, cu auto-stingere UL-94-V0, culoare neagră, finisaj mat.
Pentru o asamblare corectă, consultați Avertizări.
Ecran de contrast
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos prin partea înclinată, înainte de asamblare, pentru a permite inserarea de linii de nivel sau alte inscripții.
Execuții standard
- HCV-E-NO-LD: contactul electric se închide la atingerea nivelului minim, iar LED-UL se schimbă de la verde la roșu.
- HCV-E-SW-LD: contactul electric inversor comută între cele două cleme atunci când se atinge nivelul minim, iar LED-UL se schimbă de la verde la roșu.
Temperatura maximă de lucru continuă
90°C (cu ulei).
Informații generale
Caracteristici și performanțe
Indicatoarele de nivel HCV-E-LD, pe lângă indicatorul vizual de nivel, furnizează, de asemenea, un semnal electric atunci când se atinge valoarea minimă a nivelului fluidului și un semnal luminos verde sau roșu care indică prezența sau absența fluidului.
Comutarea semnalului electric este simultană cu comutarea indicatorului luminos.
Ieșirea conectorului lateral permite minimizarea nivelului de intervenție al senzorului.
Sudarea cu ultrasunete garantează o etanșare perfectă.
Vizibilitate maximă a nivelului de lichid chiar și din pozițiile laterale.
Efect de lentilă pentru o vizibilitate mai bună a nivelului fluidului.
În cazul utilizării unei extensii, direcția ieșirii cablului este prezentată în Fig. 1.
Date tehnice
La testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la: 18 bar (HCV.76), 18 bar (HCV.127) și 12 bar (HCV.254).
Pentru utilizarea cu alte lichide decât uleiurile minerale și în anumite condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Caracteristici electrice
| Caracteristici electrice | Senzor de nivel MIN |
| Alimentare cu curent electric | AC/DC |
| Contacte electrice | NO normal deschis |
| Contact comutare SW | |
| Tensiune maximă aplicabilă | NO: 48 Vdc |
| SW: 48 Vdc | |
| Curent maxim de comutare | 1 A (intrare Vsf) |
| 0,3 A la 25°C (intrare Vin) | |
| Curentul maxim | NO: 1.2A |
| SW: 2A | |
| Putere maximă comutabilă | NO: 10 Va |
| SW: 20 Va | |
| Conector | M12x1 |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | |
Instrucțiuni de utilizare
Instrucțiuni de cablare
Conectați sursa de alimentare pozitivă la pinul Vin sau Vsf. Pinul Vin are o protecție la supracurent care este limitată la 300 mA (la 25°C).
Curentul la intrarea pinului Vsf trebuie limitat cu o siguranță sau o protecție echivalentă asigurată de utilizator, astfel încât să nu depășească valorile maxime indicate în tabelul cu caracteristicile electrice.
Conectați sursa de alimentare negativă la pinii 3, 4, 5 și 8.
Când dispozitivul nu este activat, adică nivelul lichidului nu este sub nivelul minim și LED-ul este verde, sursa de alimentare pozitivă aplicată pinului Vin sau Vsf va fi prezentă pe contactul NC (pinul 1) – numai în cazul unui dispozitiv cu contact inversor (SW).
Când dispozitivul este activat, adică nivelul lichidului este sub nivelul minim și LED-ul este roșu, sursa de alimentare pozitivă aplicată pinului Vin sau Vsf va fi prezentă pe contactul NO (pinul 2).
Alte execuții
Variante speciale la cerere
- Indicatoare de nivel cu șuruburi, piulițe și șaibe din oțel inoxidabil.
- Indicatoare de nivel HCV.76 cu șuruburi M12.
- Indicatoare de nivel pentru utilizarea cu lichide care conțin alcool.
- Indicatoare de nivel din tehnopolimer transparent rezistent la UV.
