Specificații principale
Corp
Tehnopolimer transparent pe bază de poliamidă (PA-T/AR). Foarte rezistente la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici, aditivi și detergenți care conțin alcool. Rezistență ridicată la raze ultraviolete.
Cadru de protecție
Tehnopolimer pe bază de poliamidă (PA) ranforsată cu fibră de sticlă, culoare neagră, finisaj mat. Livrat asamblat, detașabil cu o șurubelniță.
Inele de etanșare
În formă de treaptă pentru etanșarea pereților rezervorului și a părții inferioare a garniturii inelare din cauciuc sintetic NBR.
Rugozitatea sugerată a suprafeței de aplicare a inelului de etanșare Ra = 3 µm.
Ecran de contrast
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos prin partea înclinată, înainte de asamblare, pentru a permite inserarea de linii de nivel sau alte inscripții.
Termometru
Termometru incorporat pentru citirea temperaturii.
Execuții standard

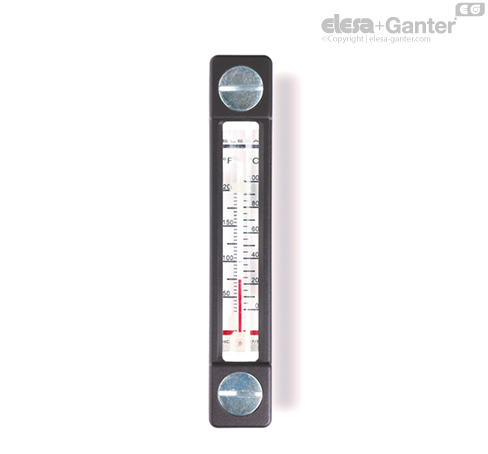

- HCZ/T-AR-PT : șuruburi, piulițe și șaibe din oțel zincat.
- HCZ/T-AR-PT-VT: șuruburi din oțel inoxidabil AISI 303, piulițe și șaibe din oțel inoxidabil AISI 304.
Temperatura maximă de lucru continuă
90°C (cu ulei).
Informații generale
Caracteristici și performanțe
Sudarea cu ultrasunete garantează o etanșare perfectă.
Vizibilitate maximă a nivelului de lichid chiar și din pozițiile laterale.
Efect de lentilă pentru o vizibilitate mai bună a nivelului fluidului.
Datorită șuruburilor din Super-tehnopolimer, indicatorul de nivel al coloanei HCZ/T-AR-PT-VT poate fi utilizat în medii corozive în care oțelul inoxidabil nu este necesar.
Capul special crestat al șuruburilor din SUPER tehnopolimer este special conceput pentru a obține o strângere optimă a inelelor de etanșare prin aplicarea unui cuplu de strângere adecvat (brevet ELESA), evitând astfel solicitările inutile ale șuruburilor.
Date tehnice
La testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la: 13 bar (HCX.76-AR-PT și HCX.127-AR-PT) 10 bar (HCX.254-AR-PT).
Având în vedere șuruburile din Super-tehnopolimer, presiunea maximă de lucru nu poate fi mai mare de 5 bari la 20°C și 2 bari la 90°C.
Pentru utilizarea cu alte lichide și în condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
