HCX/T-AR-PT-VT
HCX/T-AR-PT

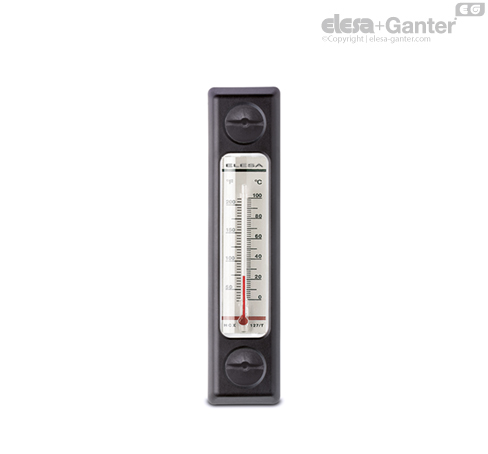

Indicatoare de nivel cu termometru și cadru de protecție
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Tehnopolimer transparent pe bază de poliamidă (PA-T/AR). Foarte rezistente la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici, aditivi și detergenți care conțin alcool. Rezistență ridicată la raze ultraviolete.
Tehnopolimer pe bază de poliamidă (PA) ranforsată cu fibră de sticlă, culoare neagră, finisaj mat. Livrat asamblat, detașabil cu o șurubelniță.
Rugozitatea sugerată a suprafeței de aplicare a inelului de etanșare Ra = 3 µm.
* Marcă înregistrată DuPont Dow Elastomers.
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos prin partea înclinată, înainte de asamblare, pentru a permite inserarea de linii de nivel sau alte inscripții.
Termometru incorporat pentru citirea temperaturii.
90°C (cu ulei).
Sudarea cu ultrasunete garantează o etanșare perfectă.
Efectul de lentilă asigură o vizibilitate mai bună a nivelului și temperaturii fluidului.
Deschiderile speciale din cadrul de protecție asigură vizibilitatea maximă a nivelului de lichid chiar și din pozițiile laterale.
Toate șocurile sunt absorbite de cadrul care le transmite direct peretelelui rezervorului.
Datorită șuruburilor din Super-tehnopolimer, indicatorul de nivel al coloanei HCX/T-AR-PT-VT poate fi utilizat în medii corozive în care oțelul inoxidabil nu este necesar.
Capul special crestat al șuruburilor din SUPER tehnopolimer este special conceput pentru a obține o strângere optimă a inelelor de etanșare prin aplicarea unui cuplu de strângere adecvat (brevet ELESA), evitând astfel solicitările inutile ale șuruburilor.
La testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la: 13 bar (HCX.76-PT-AR și HCX.127-PT-AR) 10 bar (HCX.254-PT-AR).
Având în vedere șuruburile din Super-tehnopolimer, presiunea maximă de lucru nu poate fi mai mare de 5 bari la 20°C și 2 bari la 90°C.
Pentru utilizarea cu alte lichide și în condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Când montarea nu este posibilă din interiorul rezervorului și pereții nu sunt suficient de groși, șuruburile pot fi utilizate împreună cu Set de montaj rapid
