Specificații principale
Corp
Tehnopolimer transparent pe bază de poliamidă (PA-T). Foarte rezistent la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici.
Evitați contactul cu alcool sau detergenți care conțin alcool.
Cadru de protecție
Tehnopolimer pe bază de poliamidă (PA) ranforsată cu fibră de sticlă, culoare neagră, finisaj mat. Livrat asamblat, detașabil cu o șurubelniță.
Inele de etanșare
- Garnitură inelară din cauciuc sintetic NBR.
- FPM: garnitură inelară FPM tip VITON®*.
Rugozitatea sugerată a suprafeței de aplicare a inelului de etanșare Ra = 3 µm.
* Marcă înregistrată DuPont Dow Elastomers.
Ecran de contrast
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos prin partea înclinată, înainte de asamblare, pentru a permite inserarea de linii de nivel sau alte inscripții.
Execuții standard
- HCX-PT: șuruburi, piulițe și șaibe din oțel zincat, inel de etanșare NBR.

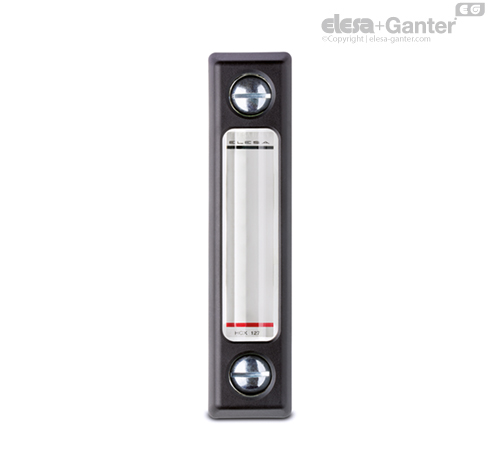

- HCX-PT-SST: șuruburi din oțel inoxidabil AISI 303, piulițe și șaibe din oțel inoxidabil AISI 304, inel de etanșare FPM.
- HCX-PT-VT: șuruburi și șaibe din poliamidă armată cu fibră de sticlă (PA), piulițe și șaibe din oțel inoxidabil AISI 304, inel de etanșare NBR.
Temperatura maximă de lucru continuă
90°C (cu ulei).
Informații generale
Caracteristici și performanțe
Sudarea cu ultrasunete garantează o etanșare perfectă.
Efect de lentilă pentru o vizibilitate mai bună a nivelului fluidului.
Deschiderile speciale din cadrul de protecție asigură vizibilitatea maximă a nivelului de lichid chiar și din pozițiile laterale.
Toate șocurile sunt absorbite de cadrul care le transmite direct peretelelui rezervorului.
Datorită șuruburilor din Super-tehnopolimer, indicatorul de nivel al coloanei HCX-PT-VT poate fi utilizat în medii corozive în care nu este necesar oțelul inoxidabil.
Capul special crestat al șuruburilor din SUPER tehnopolimer este special conceput pentru a obține o strângere optimă a inelelor de etanșare prin aplicarea unui cuplu de strângere adecvat (brevet ELESA), evitând astfel solicitările inutile ale șuruburilor.
Date tehnice
La testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la: 18 bar (HCX.76-PT e HCX.127-PT) 12 bar (HCX.254-PT).
Având în vedere șuruburile din Super-tehnopolimer, presiunea maximă de lucru nu poate fi mai mare de 5 bari la 20°C și 2 bari la 90°C.
Pentru utilizarea cu alte lichide și în condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Accesorii la cerere
Accesorii la cerere
Când montarea nu este posibilă din interiorul rezervorului și pereții nu sunt suficient de groși, șuruburile pot fi utilizate împreună cu Set de montaj rapid
