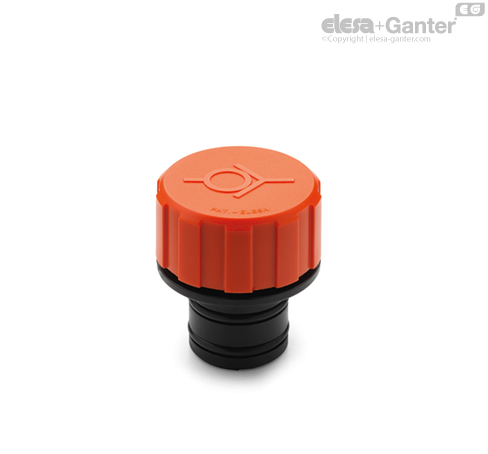

Specificații principale
Capac
Tehnopolimer pe bază de poliamidă (PA), portocaliu RAL 2004, finisaj semi-mat, simbol supapă.
Montaj
Tehnopolimer pe bază de poliamidă (PA), culoare neagră, finisaj semi-mat.
Inele de etanșare
Două garnituri inelare din cauciuc sintetic NBR.
Disc de etanșare
Tehnopolimer cu garnitură inelară din cauciuc sintetic BNR.
Arc
Oțel inoxidabil.
Execuții standard
TP-SV-10mb: supapa (discul de etanșare) se deschide atunci când presiunea depășește 0.010 bari (setată la 10 mb).
TP-SV-100mb: supapa (discul de etanșare) se deschide atunci când presiunea depășește 0.100 bari (setată la 100 mb).
Temperatura maximă de lucru continuă
80°C.
Informații generale
Caracteristici și aplicații
Fixarea prin împingere evită necesitatea de a înșuruba/deșuruba, permițând instalarea rapidă. A se vedea Fig. 1 pentru dimensiunile găurii de asamblare. Șanferați gaura la 1x45° de pe suprafața exterioară pentru a ușura asamblarea.
Aerisitoarele pentru supape TP-SV sunt deosebit de potrivite pentru toate acele utilizări (reductoare de viteză, variatoare sau compresoare) în care presiunea internă a aerului nu trebuie să depășească o anumită valoare (10 sau 100 mb).
În aceste cazuri, supapa de siguranță a capacului permite expulzarea aerului în exces din rezervor, restabilind astfel valorile presiunii pentru care este setată supapa.
Discul de etanșare (închis în condiții normale de presiune) împiedică pătrunderea prafului și pierderile de ulei.
Produsul este proiectat pentru a evacua ușoare suprapresiuni; presiunea din interiorul rezervorului nu trebuie să depășească 200 mb, în condiții optime de curățenie a găurii de asamblare și la temperatura camerei.
Date tehnice
Debitul de aer pentru fiecare model poate fi determinat din graficul care calculează diferența dintre presiunea din interiorul și din exteriorul rezervorului.
