Specificații principale
Material
Capac: tehnopolimer pe bază de poliamidă (PA), culoare neagră, finisaj mat. Simbolul grafic „supapă dublă”.
Conector filetat: tehnopolimer pe bază de acetal (POM), culoare neagră, finisaj mat.
Inel de etanșare
Cauciuc sintetic NBR.
Supapă de suprapresiune
Tehnopolimer cu garnitură inelară din cauciuc sintetic NBR și arc din oțel inoxidabil.
Setată la aproximativ 0,350 bari (la cerere 0,700 bari).
Supapă de aspirație
Disc de etanșare din tehnopolimer cu garnitură inelară din cauciuc sintetic NBR și arc din oțel inoxidabil.
Setat la aproximativ 0,030 bari.
Filtru de aer în formă de inel
Filtru din spumă poliuretanică „Tech-foam” (bază de poliester), filtrare a aerului 40 µ.
Cheie rabatabilă
CWL din tehnopolimer pe bază de rășină acetalică (POM), de culoare roșie, cu inserție din oțel inoxidabil cu profil anti-intruziune.
Cheia previne necesitatea unui limitator de cuplu și permite aplicarea înșurubării manuale și deșurubarea cuplului.
Disponibilă și cu accesorii vândute separat.
Cheie cu profil pătrat
CWQ din oțel zincat, cheia permite utilizarea cuplurilor de torsiune foarte ridicată, ceea ce face imposibilă deșurubarea manuală datorită intervenției limitatorului de cuplu.
Disponibilă și cu accesorii vândute separat.
Temperatura maximă de lucru continuă
100°C.
Dispozitiv de siguranță „Antivandal” (brevet ELESA)
Dispozitivul rezistent la vandalism previne deșurubarea capacului de către personal neautorizat, deoarece este echipat cu un limitator de cuplu de tip “cuplu controlat”.
Execuții standard

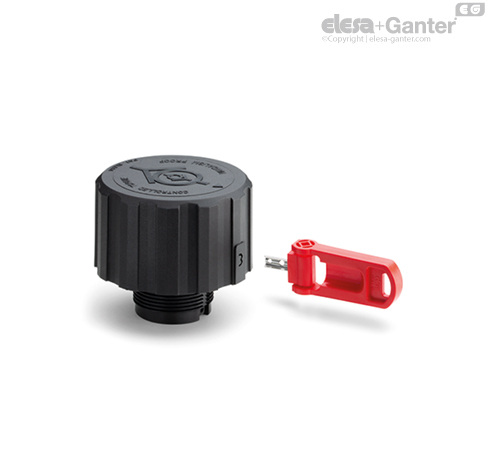

- SFW-VP: cu cheie rabatabilă CWL.
- SFW-VP-CH: cu cheie cu profil pătrat CWQ.
Informații generale
Aplicații
Capacele presurizate SFW-VP sunt potrivite pentru lucrări de terasament și utilaje agricole și, în general, pentru utilaje ce pot fi lăsate nesupravegheate.
Caracteristici
Utilizarea capacului aerisitorului presurizat SFW-VP, care creează o cameră de admisie a presiunii chiar deasupra nivelului uleiului în condiții limită testate, pentru a evita orice deformare a rezervorului, oferă și alte avantaje (a se vedea un exemplu de funcționare în SFW.).
Date tehnice
Debitul de aer pentru diferitele execuții ale aerisitoarelor poate fi obținut din diagramă pe baza diferenței de presiune a aerului în interiorul și în exteriorul rezervorului.
Funcționare într-un circuit hidraulic
Alte execuții
Variante speciale la cerere
Capace cu jojă plată, secțiune plată din oțel fosfatat.
Instrucțiuni de utilizare
Funcționare dispozitiv de siguranță „Antivandal”.
Înșurubați capacul în sensul acelor de ceasornic până când limitatorul de cuplu face clic. Pentru o strângere optimă, este recomandabil în acest moment să continuați strângerea cu cheia introdusă: răsuciți protecția capacului în sensul acelor de ceasornic până ajungeți la unul dintre cele două puncte de rezistență. Doar în aceste două poziții este posibilă introducerea completă a cheii pentru a face protecția integrală și pentru a finaliza strângerea.
După ce este îndepărtată cheia, este imposibilă deșurubarea capacului, prevenind astfel orice tentative de manipulare frauduloasă (funcție de rezistență la vandalism).
Răsuciți capacul în sensul acelor de ceasornic până când unul dintre cele două puncte de rezistență este atins. Numai la una dintre aceste două poziții cheia, care cuplează capacul la conectorul filetat, poate fi introdusă iar capacul poate fi deșurubat.
