GN 23i-D
GN 23i
Conectori automați
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Tip de profil
Codificări
Oțel
zincat, pasivat albastru SZ

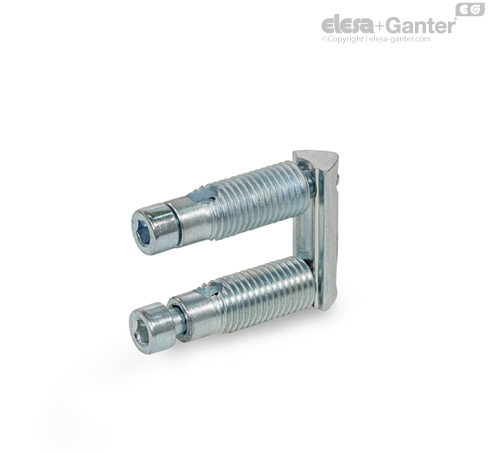

Conectorii automați GN 23i (codificări R) fixează profilele din aluminiu între ele în unghiuri drepte. Prelucrarea profilului nu este necesară. Conexiunea poate fi poziționată liber și glisată de-a lungul canalului.
Conectorii automați GN 23i (codificări D) fixează profilurile din aluminiu între ele în unghi drept și le securizează împotriva răsucirii. Prelucrarea profilului nu este necesară. Conexiunea poate fi poziționată liber și glisată de-a lungul canalului.
Conectorii automați GN 23i (codificări S) fixează profilele din aluminiu între ele pe suprafețele terminale pentru a le extinde, în același timp le securizează împotriva răsucirii. Prelucrarea profilului nu este necesară.
Pentru asamblare, mai întâi introduceți șurubul cu locaș hexagonal de-a lungul canalului și apoi înșurubați în bucșele filetate ușor lubrifiate. Este posibil să se formeze puțină bavură. Conectorii automați sunt utilizați în perechi, unul în fața celălalt. Dacă se utilizează panouri în canal, acestea trebuie introduse în mod corespunzător.
Conectorii automați sunt furnizați în pachete. Tabelul arată cantitatea inclusă în fiecare pachet.
