GN 23b-R Conectori automați Conexiune în unghi drept

Conectorii automați GN 23b (codificări R) fixează profilele din aluminiu între ele în unghiuri drepte.  Conexiunea poate fi poziționată liber și glisată de-a lungul canalului.  Conectorii automați GN 23b (codificări S) fixează profilele din aluminiu între ele pe suprafețele terminale pentru a le extinde, în același timp le securizează împotriva răsucirii.  Prelucrarea profilului nu este necesară.

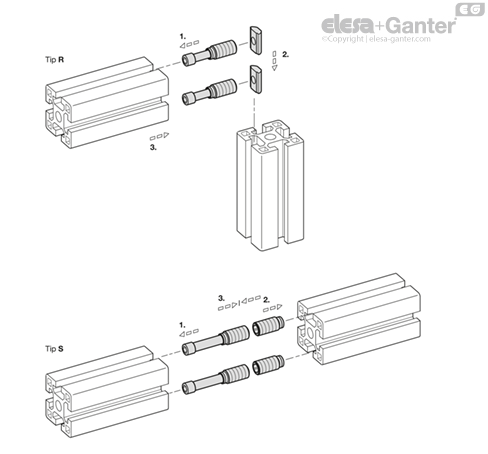

Pentru asamblare, mai întâi introduceți șurubul cu locaș hexagonal de-a lungul canalului și apoi înșurubați în bucșele filetate ușor lubrifiate. Este posibil să se formeze puțină bavură. Conectorii automați sunt utilizați în perechi, unul în fața celălalt. Dacă se utilizează panouri în canal, acestea trebuie introduse în mod corespunzător.

Conectorii automați sunt furnizați în pachete. Tabelul arată cantitatea inclusă în fiecare pachet.
