Specificație

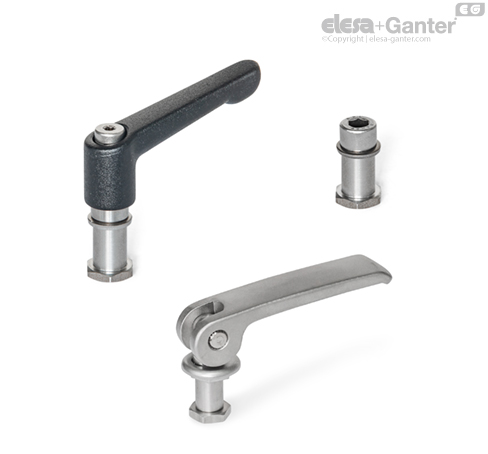

Tipuri
- Tip E: cu manetă de strângere cu excentric
- Tip K: cu mâner ajustabil
- Tip S: cu șurub cu locaș hexagonal DIN 912
Tip E
Mâner excentric, oțel inoxidabil AISI CF-8
Suprafață de contact, oțel inoxidabil AISI 431
Tip K
Manetă
Turnare zinc sub presiune, acoperit cu un strat de plastic
negru, RAL 9005, finisaj texturat
Tip S
Șurub cu locaș hexagonal DIN 912
Oțel inoxidabil A2
Șurub cu cap înecat DIN 7991 /
Șaibă oțel inoxidabil A2
Alte componente
Oțel inoxidabil AISI 303
Informații
Seturile de blocare pentru discuri indexabile GN 187.6 pot fi utilizate împreună cu discurile indexabile din oțel inoxidabil GN 187.5 pentru a crea o articulația blocabilă. Datorită umărului hexagonal, care creează o conexiune de blocare ce împiedică rotirea piesei, bucșa de centrare permite o montare rapidă și ușoară. Atunci când este deblocată, bucșa sau piulița de tragere formează axa pe care poziționează centrele capetelelor de indexare.
Utilizarea arcurilor de presiune din oțel inoxidabil GN 187.2 permite separarea clară a capetelor indexare unul de celălalt.
Tipurile E și K sunt utilizate în aplicații care necesită reglarea frecventă și fără scule a articulațiilor indexabile.
