Specificație
Tipuri
- Tip A: știft, nefiletat (pentru sudare)
- Tip B: știft, cu filet interior
- Tip C: știft, cu filet exterior
- Tip DH: flanșă de prindere, orizontală
- Tip E: placă (pentru sudare)
Oțel inoxidabil turnat cu precizie NI
AISI CF-8
sablare mată
Informații

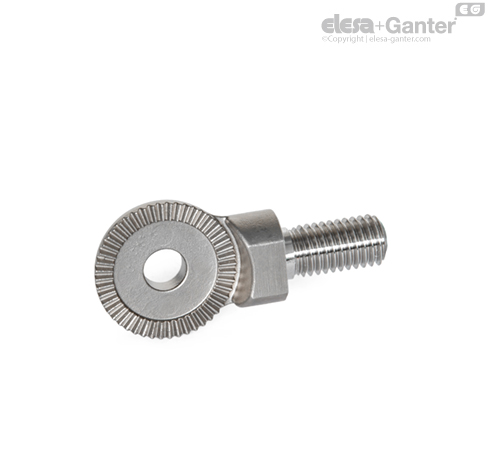

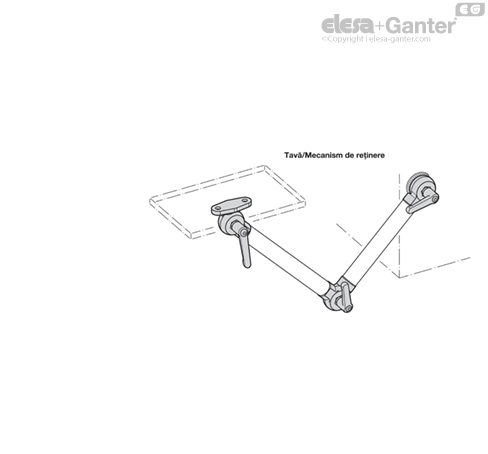

Plăcile de blocare din oțel inoxidabil GN 187.5 pot fi instalate în combinație cu seturile de articulații de blocare GN 187.6 pentru a crea articulații blocabile. Acest lucru permite ca manetele și tuburile sau tăvile și suporturile de reținere să fie ajustate unele față de altele la unghiuri definite. Orientarea unghiulară a dinților este adaptată la elementele de legătură, permițând o dispunere paralelă cu axa sau în unghi drept.
Fixate împreună și centrate prin seturi de articulații de blocare, diferitele tipuri pot fi combinate în mod arbitrar cu dimensiuni nominale identice d1. Arcuri de presiune din oțel inoxidabil GN 187.2 pot fi plasate între capetele de blocare în timpul montării, permițând îndepărtarea ușoară la extragere. Posibilitățile suplimentare de proiectare rezultă din compatibilitatea capetelor de blocare cu plăcile de blocare GN 187.4 .
La sudare, tipul E poate fi poziționat cu ușurință pe partea opusă și fixat cu ajutorul găurilor de montare d8 (care sunt aliniate cu dinții) cu ajutorul unor pini sau știfturi de poziționare.
