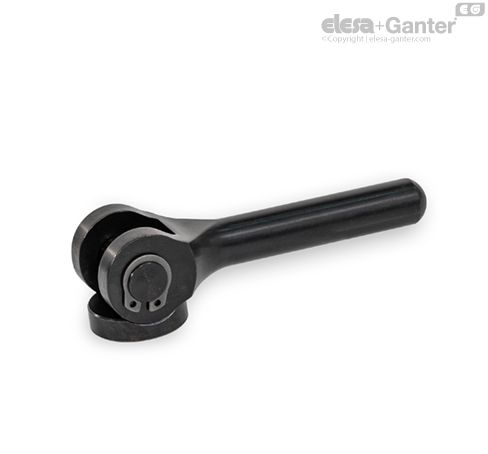

GN 9027-B Mânere cu camă spiralată cu placă de contact

Mânerele cu camă spiralată GN 9027 sunt utilizate pentru strângerea rapidă a dispozitivului de fixare și a componentelor mașinii cu forțe mari de strângere, independent de direcția mânerului. Pasul spiralei de strângere cu două fețe creează un efect de autoblocare.

Datorită designului robust, mânerul poate fi extins prin atașarea unei țevi sau poate fi adus în poziția de strângere dorită prin folosirea unui ciocan cu față moale. Nu se aplică niciun cuplu la șurubul de strângere sau la punctul de strângere în timpul operațiunii de strângere.

Când se combină cu șuruburi cu ochi DIN 444 , mânerele cu camă spiralată sunt potrivite pentru numeroase aplicații diferite. Placa de contact de tip B împiedică deteriorarea suprafeței de strângere. Mecanismul de strângere poate fi lubrifiat pentru o operare mai ușoară.

• Șuruburi cu ochi DIN 444

• Toleranțe fundamentale-ISO
