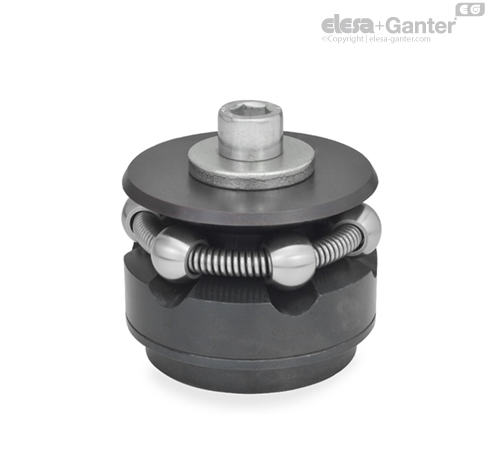

GN 411.2-K Dispozitiv de centrare - prindere cu bile de strângere

Cu ajutorul dispozitivelor de centrare GN 411.2 piesele de lucru pot fi poziționate central și strânse dinăuntrul alezajului.

Acestea au următoarele avantaje:

- Autocentrare precisă

- Precizie repetitivă: ± 0,025

- Precizia concentricității: ± 0,05

- Strângerea solidă și stabilă prin 3 sau 6 puncte de contact pe piesa de prelucrat

- Strângerea pieselor de prelucrat cu suprafață neuniformă sau neregulată (cum ar fi piese turnate) de tip K

- Strângere fără distorsiuni

- Înălțime redusă

- Poate fi montat în orice poziție

- Gamă largă de reglare

- Strângere prin tragere

• Dispozitivele de centrare GN 411.3, care pot fi acționate din partea opusă pentru acționare hidraulică, respectiv pneumatică

• Dispozitive de centrare cu 2 elemente de strângere pentru prinderea tuburilor

• Toleranțe fundamentale-ISO

Dimensiuni



Principiul de funcționare

O colivie circulară cu bile, care conține 3 sau 6 bile, este forțată spre exterior pe un con de ghidare de precizie, cu ajutorul unui șurub care, prin împingerea exercitată, va mări diametrul exterior al coliviei cu bile. Acest lucru, la rândul său, va duce la un contact ferm între dispozitivul de centrare și alezajul piesei de prelucrat.

Tipul K (cu bile) este utilizat pentru aplicații de strângere în care sunt acceptabile urme minuscule de bile în punctele de contact cu piesa de prelucrat. Tipul S (cu segmente de prindere) este utilizat în cazurile în care semnele din punctele de prindere de pe piesa de prelucrat ar fi acceptabile.
