Specificație
Tipuri
Tip A: cu gaură filetată d3
în centru, cu două găuri pentru cap înecat
pentru șuruburi cu locaș hexagonal
Tip B: cu gaură d4 în centru,
cu două găuri pentru cap înecat
pentru șuruburi cu locaș hexagonal
Tip C: cu gaură filetată d3
în centru, cu două găuri de montaj filetate
Tip D: cu gaură d4 în centru,
cu două găuri de montaj filetate
Tip E: fără găuri
neacoperit, necălit
Versiune din oțel sinterizat (Distaloy AB) ST
călit, negru, oxidat cu vapori

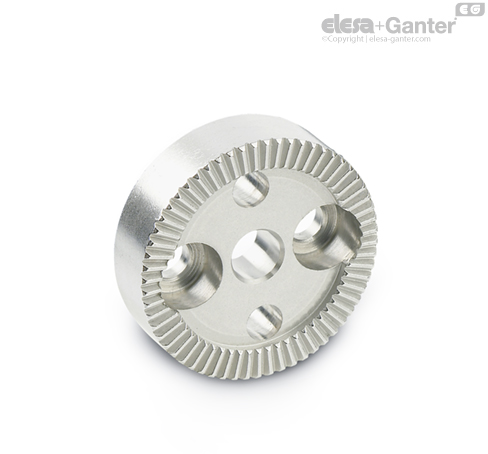

Versiune din oțel inoxidabil (oțel sinterizat) NI
AISI 316L
Informații
Cu ajutorul plăcilor de blocare zimțate, componentele standard GN 187.4 pot fi interconectate și fixate ferm la un unghi definit.
Poziția unghiulară a găurilor de fixare în raport cu dinții nu este definită în proiectul standard. Poziționarea exactă este disponibilă ca design special.
Gama de modele face ca aceste discuri să poată fi adaptate pentru aproape orice aplicație din acest domeniu special. Pentru a completa aceste plăci de blocare zimțate, sunt disponibile accesorii precum carcasele de ghidare_|s||_GN 187.1 și arcuri de presiuneGN 187.2 sunt piese standard suplimentare utile.

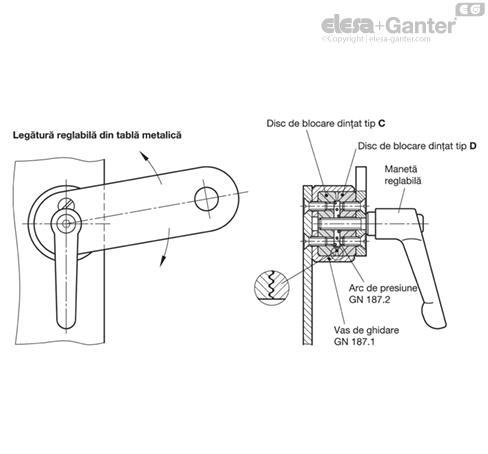

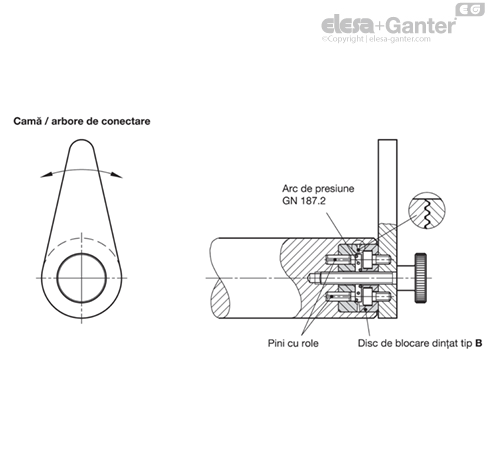

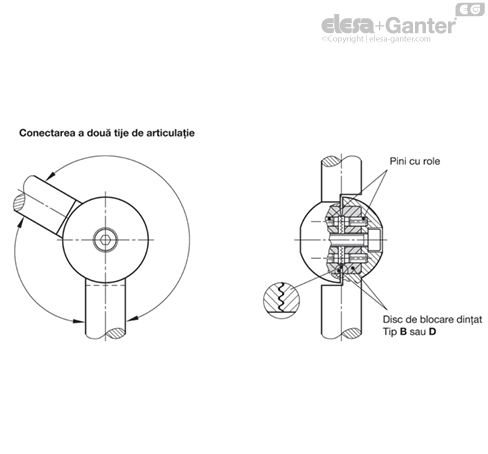

Aplicații pentru discuri indexabile dințate
