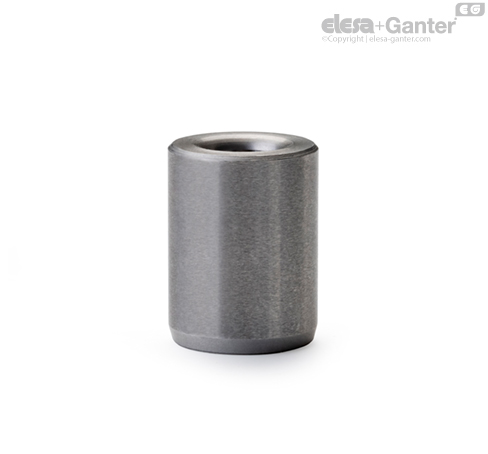

DIN 9845 Bucșe de tăiere/bucșe de ghidare Bucșe de ghidare

Bucșele de tăiere DIN 9845 (tipuri A, B) sunt utilizate, de exemplu, în combinație cu ștanțele de tăiere  DIN 9861  în unelte de ștanțare. La selectarea bucșei de tăiere, este necesar să se ia în considerare decalajul de tăiere necesar, care depinde de materialul care trebuie ștanțat și de grosimea materialului. Diametrul d ₄ este mai mare decât alezajul de tăiere d ₁ pentru a permite ejectarea fiabilă a piesei ștanțate. Dacă este necesar, bucșele de tăiere pot fi prelucrate pentru a le oferi o geometrie specifică aplicației.

Bucșele de ghidare DIN 9845 (tip C) sunt utilizate ca bucșe de ghidare a ștanței. Cu toate acestea, ele sunt, de asemenea, potrivite pentru ghidarea și poziționarea pinilor de ghidare, de exemplu, ca alternative la bucșele pentru găurire DIN 172/ DIN 179 atunci când intervalul de toleranță trebuie să fie mai aproape de dimensiunea nominală. Atunci când se combină cu un alezaj de localizare cu toleranță H7, diametrul exterior al bucșei de ghidare cu toleranță n6 are ca rezultat o potrivire de tranziție.
