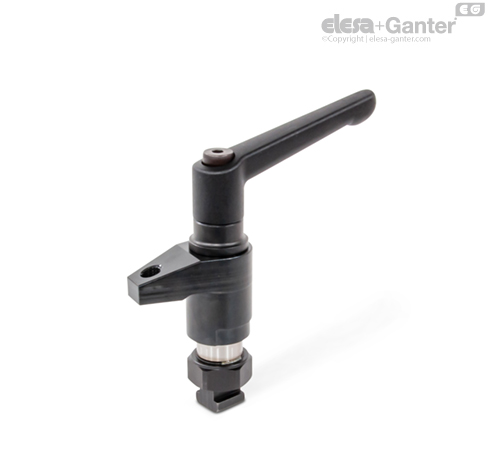

GN 9192-K Bride de fixare pe verticală Cu mâner ajustabil, cu forță de strângere mare

Bridele de fixare pe verticală GN 9192 sunt elemente de strângere compacte, concepute pentru o prindere rapidă și sigură utilizare la construcția de scule si dispozitive de fixare. Rotirea și strângerea șurubului de strângere sau a manetei reglabile deplasează brațul de prindere în jos pentru a fixa piesa de prelucrat.

Brațul de prindere poate fi rotit cu 360, manual, astfel încât piesele de prelucrat să poată fi îndepărtate și scoase rapid și ușor. Filetul de pe brațul de prindere d₃ poate fi utilizat pentru elemente de poziționare și tampoane de strângere.

Inel de poziționare GN 9192.2, disponibil ca accesoriu, limitează raza de pivotare a bridelor de fixare pe verticală la 110° la stânga sau la dreapta prin intermediul unui pin de blocare. Poziția inelului poate fi reglată pentru a se asigura că poziția de strângere este atinsă în mod sigur atunci când clema se rotește peste pinul de blocare.

Bridele de fixare pe verticală pot fi filetate direct, de exemplu, pe o placă de montaj, sau fixate pe mesele de mașini cu canale în T. Cilindri de ajustare a înălțimii GN 9192.3 pot fi utilizați pentru creșterea înălțimii de strângere. Maneta reglabilă (tip K) este livrată în stare destrânsă.

• Inel de poziționare GN 9192.2

• Cilindri de ajustare a înălțimii GN 9192.3

• Valori de rezistență ale șuruburilor / piulițelor
