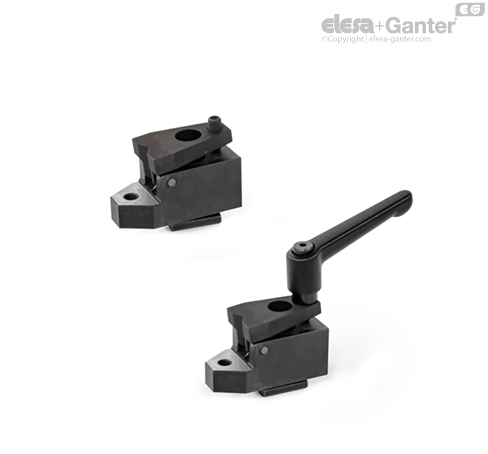

GN 9190.2-P Bride lateral cu falcă de strângere în formă de prismă

Cu bridele GN 9190.2, piesele de prelucrat sunt fixate cu o falcă de prindere pivotantă. Forța de strângere acționează lateral și de sus pentru a trage în jos piesa de prelucrat și pentru a o strânge împotriva reazemelor fixe și a suprafeței de sprijin. Filetul integrat în suport poate cuprinde orice elemente de poziționare sau de susținere, după cum este necesar.

Cursa de strângere a fălcii de strângere rezultă din adâncimea de înfiletare a filetului de strângere d₄. La eliberarea șurubului de strângere, fălcile de strângere sunt retrase de forța arcului. Înălțimea totală redusă a bridelor permite prelucrarea întregii suprafețe a piesei de prelucrat.

Bridele pot fi filetate direct, de exemplu, pe o placă de montaj, sau fixate pe mesele de mașini cu canale în T. În plus, acestea pot fi montate în orice poziție perpendiculară pe canalul în T cu ajutorul plăcilor de montaj cu bride de fixare cu pârghie excentrică GN 9190.3, care sunt disponibile ca accesorii.

• Plăci de montaj pentru bride de fixare cu pârghie excentrică GN 9190.3

• Valori de rezistență ale șuruburilor / piulițelor
