Specificații principale
Cabluri, bare și șuruburi
Oțel inoxidabil AISI 316.
Execuții standard
Găuri de trecere filetate.
- AVC-4: cablul cu patru bucle.

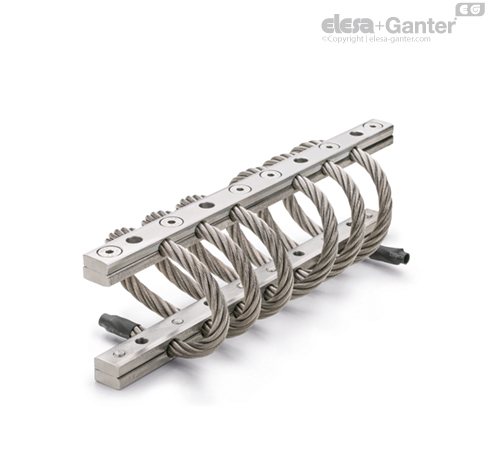

- AVC-6: cablul cu șase bucle.
- AVC-8: cablul cu opt bucle.
Informații generale
Caracteristici și aplicații
Amortizoarele de vibrații cu cablu AVC sunt compuse din două perechi de bare, unite printr-un cablu înfășurat elicoidal.
Acestea sunt utilizate în general pentru izolarea vibrațiilor și absorbția șocurilor, acolo unde este necesară rezistența la tensiune, compresiune și forță de forfecare.
Vibrațiile pot provoca:
- funcționarea defectuoasă și reducerea duratei de viață a mașinii și/sau a celor adiacente;
Acestea sunt adecvate în special pentru utilizarea cu HVAC, pompe, instalații de purificare și desalinizare, panouri de instrumente, industria feroviară, navală și militară. Câteva exemple de aplicare sunt prezentate în Fig.1.
A se vedea Amortizoare de vibrații de înaltă performanță - Caracteristici și criterii de selecție.
| Descriere | Rezistența la compresiune | Rezistența la forța axială | Rezistență la forfecare |
Sarcină minimă
[N] | Încărcare max.
[N] | Deformare minimă
[mm] | Deviație
[mm] | Sarcină minimă
[N] | Încărcare max.
[N] | Deformare minimă
[mm] | Deviație
[mm] | Sarcină minimă
[N] | Încărcare max.
[N] | Deformare minimă
[mm] | Deviație
[mm] |
| AVC-4-4-53 | 50 | 110 | 2 | 5 | 50 | 110 | 1 | 3 | 20 | 40 | 5 | 10 |
| AVC-4-6-61 | 200 | 300 | 2 | 4 | 200 | 300 | 2 | 3 | 70 | 150 | 3 | 7 |
| AVC-4-6-93 | 70 | 140 | 2 | 7 | 70 | 140 | 3 | 6 | 30 | 70 | 5 | 13 |
| AVC-4-7-110 | 80 | 180 | 2 | 9 | 80 | 180 | 2 | 8 | 30 | 90 | 5 | 17 |
| AVC-4-10-80 | 850 | 1500 | 2 | 5 | 850 | 1500 | 1 | 3 | 400 | 900 | 4 | 11 |
| AVC-4-10-108 | 300 | 630 | 2 | 7 | 300 | 630 | 2 | 6 | 150 | 300 | 5 | 14 |
| AVC-4-13-102 | 1000 | 2500 | 2 | 8 | 1000 | 2500 | 2 | 5 | 500 | 1000 | 5 | 13 |
| AVC-6-7-82 | 200 | 450 | 2 | 6 | 200 | 450 | 2 | 5 | 100 | 230 | 3 | 11 |
| AVC-6-8-67 | 600 | 1000 | 2 | 4 | 600 | 1000 | 2 | 3 | 300 | 600 | 3 | 8 |
| AVC-6-10-80 | 1500 | 2500 | 2 | 5 | 1500 | 2500 | 1 | 3 | 750 | 1400 | 5 | 11 |
| AVC-6-13-135 | 850 | 1500 | 4 | 11 | 850 | 1500 | 4 | 11 | 300 | 800 | 6 | 21 |
| AVC-8-13-120 | 1500 | 3000 | 4 | 11 | 1500 | 3000 | 3 | 7 | 600 | 1500 | 7 | 19 |
Sarcina minimă este valoarea sub care amortizorul de vibrații nu este capabil să izoleze vibrațiile, deoarece ar fi prea rigid.
Sarcina maximă este valoarea dincolo de care poate apărea un o defecțiune care compromite funcționalitatea amortizorului de vibrații.
Deviația minimă este compresia amortizorului de vibrații corespunzător sarcinii minime.
Deviația maximă este compresia amortizorului de vibrații corespunzător sarcinii maximă.
