Specificație
Disc de strângere
Plastic, poliacetal (POM)
- Temperatura de funcționare până la 80 °C
Tijă filetată
Clasă proprietăți 5.8
brunat
- Oțel inoxidabil AISI 303 NI
Disc de strângere
Oțel inoxidabil AISI 303
- Garnitură inelară din cauciuc (FPM)
- Temperatura de funcționare până la 200 °C
Tijă filetată
Oțel inoxidabil AISI 303 NV
Informații

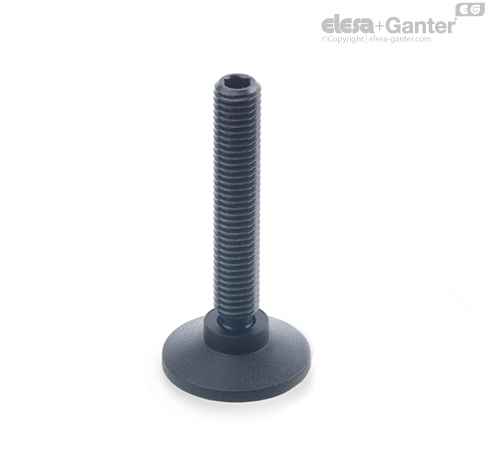

Picioarele de nivelare cu articulație sferică GN 638 sunt utilizate pentru instalarea și punerea la nivel a dispozitivelor sau pentru presare și strângere.
Discurile de strângere din plastic previn deteriorarea suprafețelor sensibile. Versiunile NI și NV din oțel inoxidabil pot fi utilizate, de asemenea, în medii mai agresive datorită materialelor folosite.
Împreună cu discul de strângere, punctul de strângere cu bilă formează o articulație sferică care se adaptează la suprafețele de montaj care sunt denivelate sau nu sunt perpendiculare pe axa șurubului. De asemenea, acesta previne rotirea suprafeței de strângere atunci când discul de strângere este în contact cu suprafața de strângere.
Picioarele de nivelare cu articulație sferică se furnizează neasamblate. Punctul de strângere cu bilă a știftului filetat poate fi presat cu ușurință în discul de strângere și îndepărtat din nou, dacă e necesar. Diametrul bilei d3 este mai mic decât diametrul miezului filetului, astfel încât știftul filetat poate fi înșurubat pe partea cu bila.
Sarcina statică indicată servește ca valoare de ghidare; un factor de siguranță corespunzător trebuie luat în considerare suplimentar, în funcție de utilizare.
