Specificație
Tip (bază)
- Tip D0: strunjită fin, fără suport de cauciuc
- Tip D1: strunjită fin, cu suport de cauciuc presat, culoare neagră
Versiuni de tijă filetată
- Modelul S: fără piuliță, hexagon extern în partea de jos
- Modelul SK: cu piuliță, hexagon extern în partea de jos
- Modelul T: fără piuliță, cheie plată în partea de jos
- Modelul TK: cu piuliță, cheie plată în partea de jos
Bază
Oțel inoxidabil AISI 316L
Tijă filetată
Oțel inoxidabil AISI 316L
Piulițe hexagonale ISO 4032
Șurub de montaj
Suport de cauciuc
Cauciuc acrilonitril-butadienic (NBR)
Informații
Picioarele de nivelare GN 24 sunt potrivite pentru utilizarea în medii agresive.
Picioarele de nivelare sunt furnizate asamblate și nu pot fi dezasamblate.
Sarcina nominală a picioarelor de nivelare

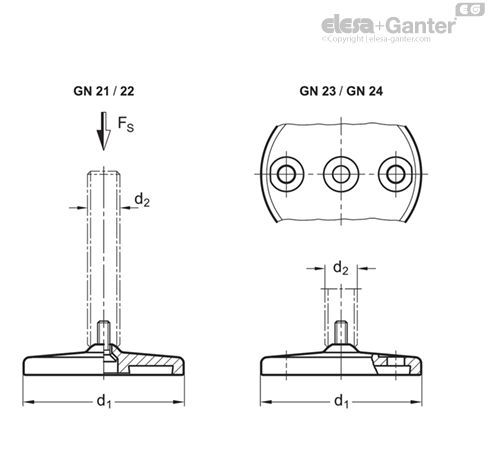

| d1 | d2 | Sarcină statică în kN |
| - | - | Versiuni de tijă filetată |
| - | - | S / SK | T/TK și U/UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
La un filet al axei cu dimensiunea de M 10 sau mai mare, sarcina statică a picioarelor de nivelare GN 21/GN 22/GN 23/GN 24 este limitată din cauza presiunii de contact admisibile a axei de reglare aplicată pe placa de bază (la o rezistență a axei ≥ 500 N/mm2). Valorile din tabel (valabile pentru tipul D0 fără suport de cauciuc) presupun o sarcină de presiune perpendiculară pe placa de bază. Tensiunea de încovoiere și flambaj care apare adesea în practică are ca rezultat o capacitate portantă mai mică a axei de reglare și este posibil să trebuiască a fi luată în considerare.
Detaliile oferite privind puterea sunt valori orientative neobligatorii, nu ne asumăm răspunderea. În general, nu constituie o garanție a calității.
Utilizatorul trebuie să stabilească, de la caz la caz, dacă un produs este potrivit scopului sau utilizării preconizate. Factorii de mediu pot influența valorile specificate.
Versiuni de tijă filetată
| Versiuni de tijă filetată |
 |  |
| S: fără piuliță | T: fără piuliță |
| SK: cu piuliță | TK: cu piuliță |
| Hexagon extern în partea de jos la d2 M8, M10, M12 | Cheie plată în partea de jos d2 M 16, M 20, M 24, M 30 |
