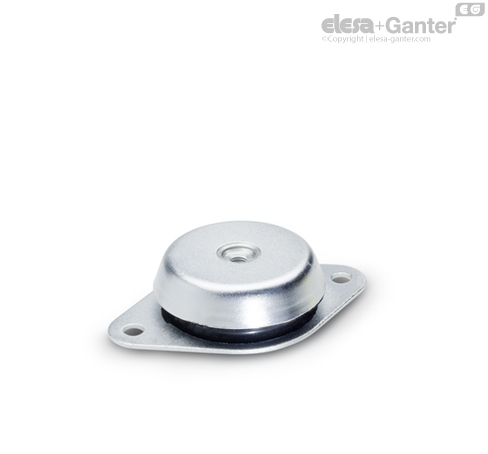

GN 148-A Picioare de nivelare cu flanșă cu două găuri

Picioarele de nivelare GN 148 sunt concepute pentru dotarea utilajelor grele și a unităților cu izolație împotriva vibrațiilor.

Acest lucru influențează pozitiv durata de viață a utilajelor și, în plus, reduce poluarea fonică.

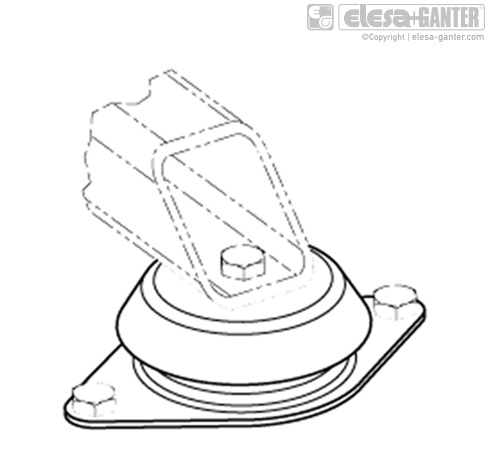

Structura este de așa natură încât să fie absorbite și forțele orizontale. Versiunea cu fustă de siguranță (Tip 2) protejează picioarele de nivelare împotriva dezmembrării cauzate de sarcini excesive.

Detaliile referitoare la capacitatea portantă sunt valori recomandate opționale și exclud orice obligații. Acestea nu constituie, în general, nici o garanție a calității și stării. Utilizatorul poate stabili, de la caz la caz, dacă produsul este potrivit pentru scopul prevăzut.

• Tampoane de cauciuc GN 148.2



F₁ = sarcina statică în direcție verticală (presiune)

F₂ = sarcină statică în direcție orizontală (tracțiune laterală)

s₁ = compresie în direcție verticală (săgeată arc) sub trecerea sarcinii F₁

s₂ = compresie în direcție verticală (săgeată arc) sub trecerea sarcinii F₂

Rigiditate R:

reprezintă sarcina care cauzează compresia elementelor de amortizare cu 1 mm (elasticitatea arcului)

Tabelul de mai jos detaliază sarcina statică maximă F, compresia nominală maximă și rigiditatea R creată.

Metoda indicată și valorile redate mai jos permit gradul maxim de izolare a vibrației determinate ca factor de frecvență a interferenței.

Termeni

Frecvența de interferență [Hz]:

reprezintă frecvența care provine dintr-un utilaj, de exemplu

viteza axului principal al mașinii [rpm].

Sarcina statică F [N]:

reprezintă sarcina care acționează la fiecare element de amortizare a vibrațiilor (picior de nivelare).

Gradul de izolație [%]:

reprezintă acțiunea de absorbție a frecvenței interferenței (amortizare).

Compresia s [mm]:

reprezintă modificarea înălțimii elementului de amortizare (deviație arc).

Rigiditatea R [N/mm]:

reprezintă sarcina care determină elementul de amortizare să fie

compresat cu 1 mm (elasticitatea arcului).



Determinarea piciorului de nivelare corespunzător și a gradului maxim de izolare

Odată ce este calculată sarcina statică F, selectați un picior de nivelare din tabel. Rețineți că sarcina statică F trebuie să fie aproape cât capacitatea sarcinii statice, dar fără a o depăși. Rigiditatea asociată R a piciorului selectat este indicată, de asemenea, în tabel.

Compresia efectivă este astfel calculată cu ajutorul formulei de mai jos.

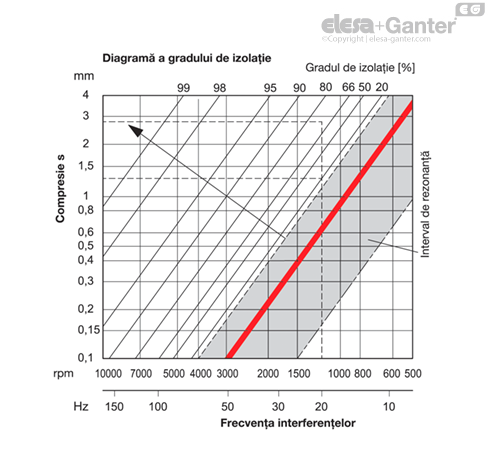

Pornind de la compresia efectivă calculată, gradul maxim de izolare ca factor de frecvență a interferenței poate fi acum aflat din graficul de mai sus.

Pentru a optimiza gradul de izolare, modificați numărul picioarelor astfel încât sarcina statică F a fiecărui picior de nivelare să fie cât mai aproape posibil sub valoarea capacității sarcinii statice indicate în tabel. Acest lucru va spori compresia s care, în schimb, va îmbunătăți gradul de izolare.

În general, frecvențele medii și mari pot fi foarte bine izolate cu o compresie adecvată.
