Specificație

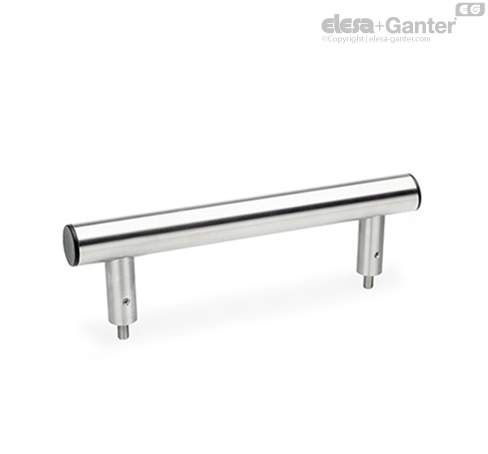

- Tip K: cu capac din plastic
- Tip E: cu capac de protecție din oțel inoxidabil
Țeavă pentru mâner tubular
Oțel inoxidabil AISI 304, grosime perete 1,5 mm
Finisaj lucios mat, șlefuit
Oțel inoxidabil AISI 304
Finisaj lucios mat, șlefuit
- Plastic, elastomer termoplastic (TPE)
- Negru, finisaj mat pentru tip K
- Oțel inoxidabil AISI 304 pentru tip E
Oțel inoxidabil AISI 304
- Știft de montare cu pin filetat DIN 913-M8
- Șurub de strângere DIN 914-M5
Informații
Pentru montarea mânerelor tubulare GN 666.7 (montare pe partea de operare), știftul este mai întâi înșurubat pe utilaj cu pinul filetat DIN 913-M8x25 (inclus), iar apoi mânerul este presat și securizat cu șurub de strângere DIN 914-M5.
Tipul E pentru mânerele tubulare GN 666.7 este realizat complet din oțel inoxidabil A2.

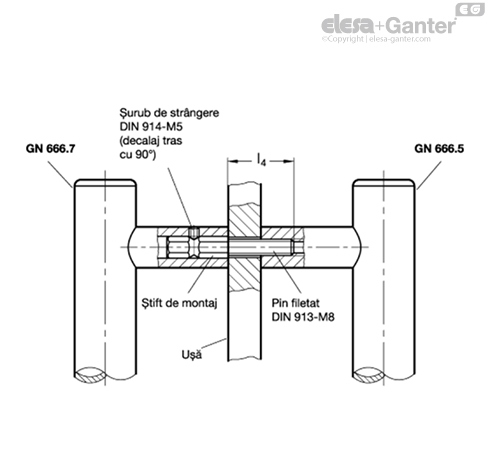

Schiță de montare

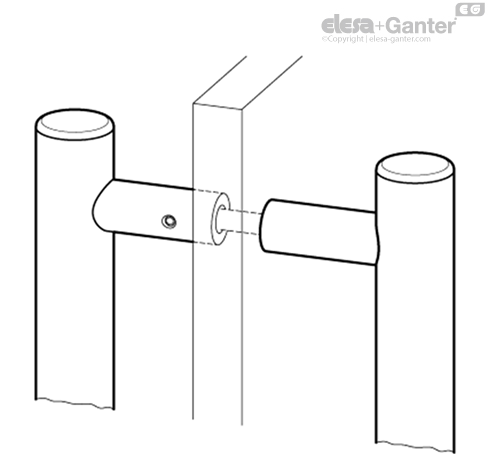

Exemple de utilizareMânerele tubulare GN 666.7 permit montarea unei perechi de mânere în poziția opusă. Această metodă poate fi utilizată, de exemplu, pe uși (mâner dublu).
În general o modificare a lungimii l4 a filetului este necesară pentru acest lucru. Pinul filetat inclus DIN 913-M8x25-A2 a știftului de montare trebuie, de asemenea, înlocuit cu un pin filetat mai lung.
Mânerele cu o lungime l4 modificată a filetului sunt disponibile la cerere.
