GN 4470-A1
GN 4470
Opritoare magnetice
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Aliaj de zinc turnat
Acoperit cu plastic
negru, RAL 9005, finisaj texturat SW
argintiu, RAL 9006, finisaj texturat SR
Materialul magnetului
NdFeB
Neodim, fier, bor
rezistent la temperaturi de până la 80 °C
Capac de cauciuc (suprafață magnetică)
Elastomer (TPE), negru
Duritate ≈ 80 Shore A
Placă de contact
Oțel
zincat, pasivat albastru
Opritoarele magnetice GN 4470 sunt piese compacte care mențin capacele, portierele și ușile glisante închise. Suprafața cauciucată magnetică reduce zgomotele și previne deteriorarea suprafeței de contact.

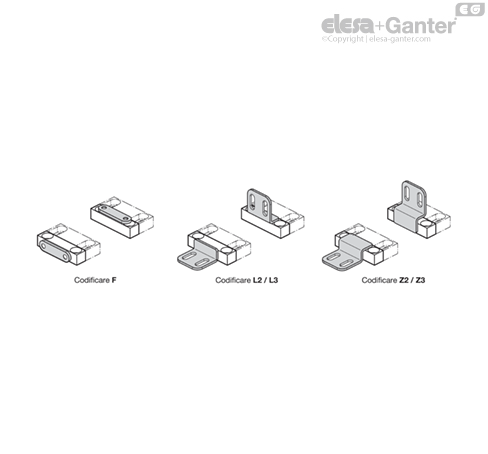

Plăcile de contact pentru diferite cazuri de montaj extind posibilele sfere de aplicare, și sunt utilizate, de exemplu, atunci când sunt preferate opritoarele magnetice, dar secțiunea opusă este nemagnetică.

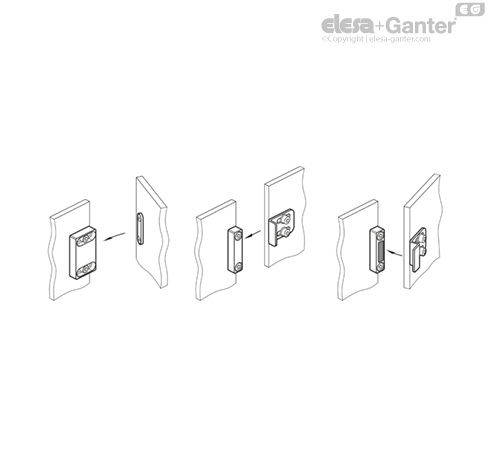

În cazul opritoarelor magnetice de tipul A1 și A2, trebuie asigurată suprafața completă de contact de pe placa de blocare, pe durata montajului.
| Dimensiunea grilei sistemului de profile | Opritoare magnetice cu placa de contact | ||||
| Tip - Identificare | |||||
| A1 - L ... | A1 - L ... | A1 - L ... | A2 - Z ... | C2 - F | C2 - L ... |
| - | Ușă aplicată | Ușă aplicată - magnet cu cap înecat | Ușă încorporată | Ușă aplicată | Ușă glisantă |
| - | |||||
| 20 | - | L2 | Z2, s = 0 ... 10 mm | F | L2, s = 0 ... 10 mm |
| 30 | - | L2 | Z3, s = 0 ... 15 mm | F | L3, s = 0 ... 15 mm |
| 40 | L2 | L2 | Z3, s = 0 ... 10 mm | F | L3, s = 0 ... 10 mm |
| 45 | L2 | L2 | Z3, s = 0 ... 7 mm | F | L3, s = 0 ... 7 mm |
